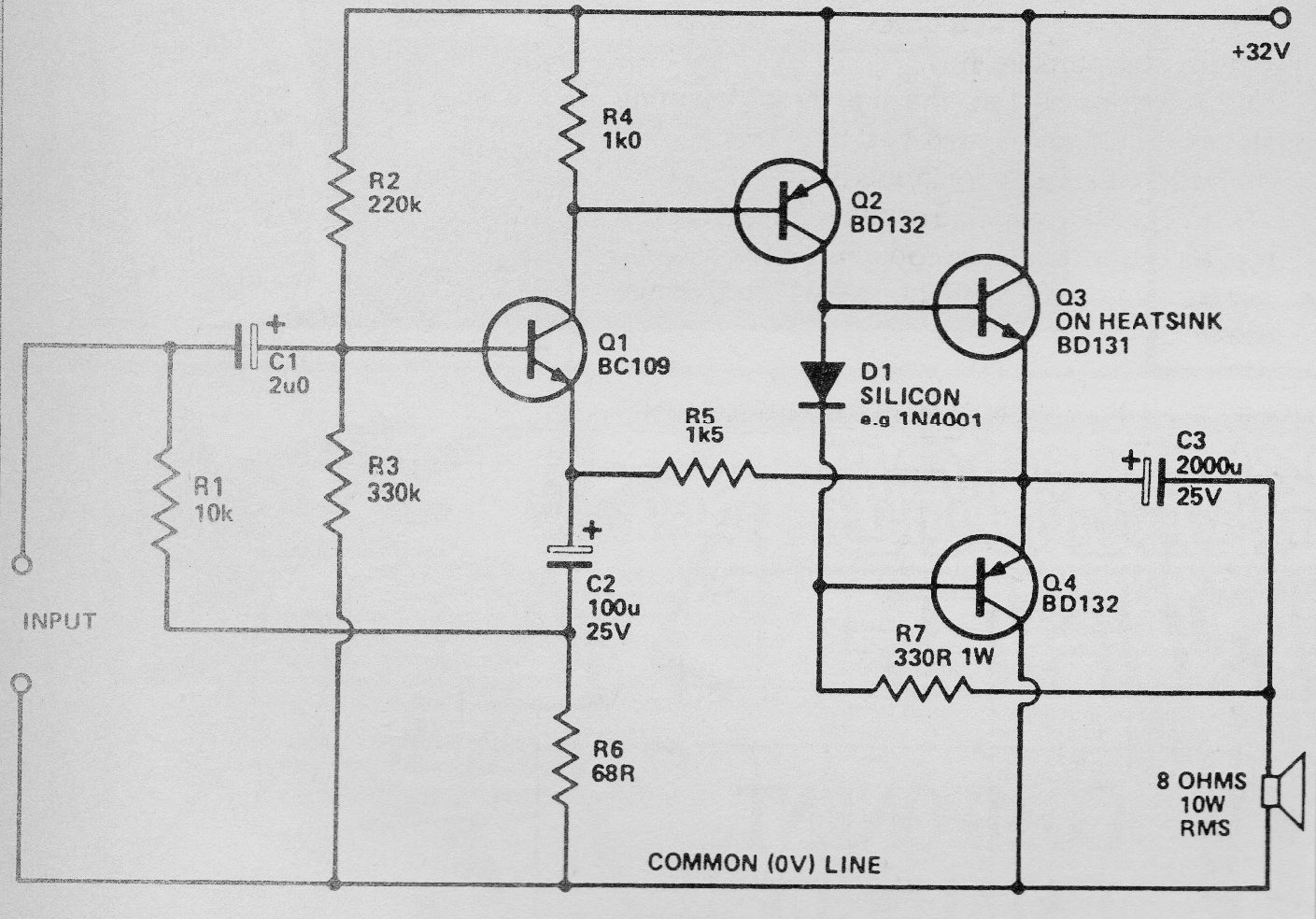

Encontramos este amplificador numa documentação de 1990. Os transistores são comuns, podendo Q1 ser substituído pelo BC549. Q3 e Q4 podem ser os BD135 e BD136. A fonte deve ter pelo menos 1 A e os transistores de saída devem ser montados em bons radiadores de calor. Para uma versão estéreo a fonte deve ter pelo menos 2 A e dois circuitos como o indicado devem ser montados, um para cada canal.
| Clique na imagem para ampliar |
