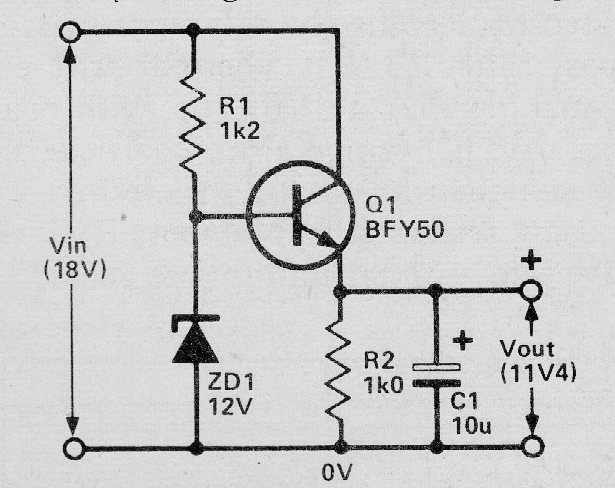

Este circuito regula a tensão de saída de uma fonte em 11,4 V ou outro valor, dado pelo zener menos 0,6 V. O transistor pode ser o BD135 para correntes até 500 mA ou o TIP31 para correntes até 2 A. O transistor deve ser dotado de radiador de calor. O circuito foi obtido numa documentação de 1980.
