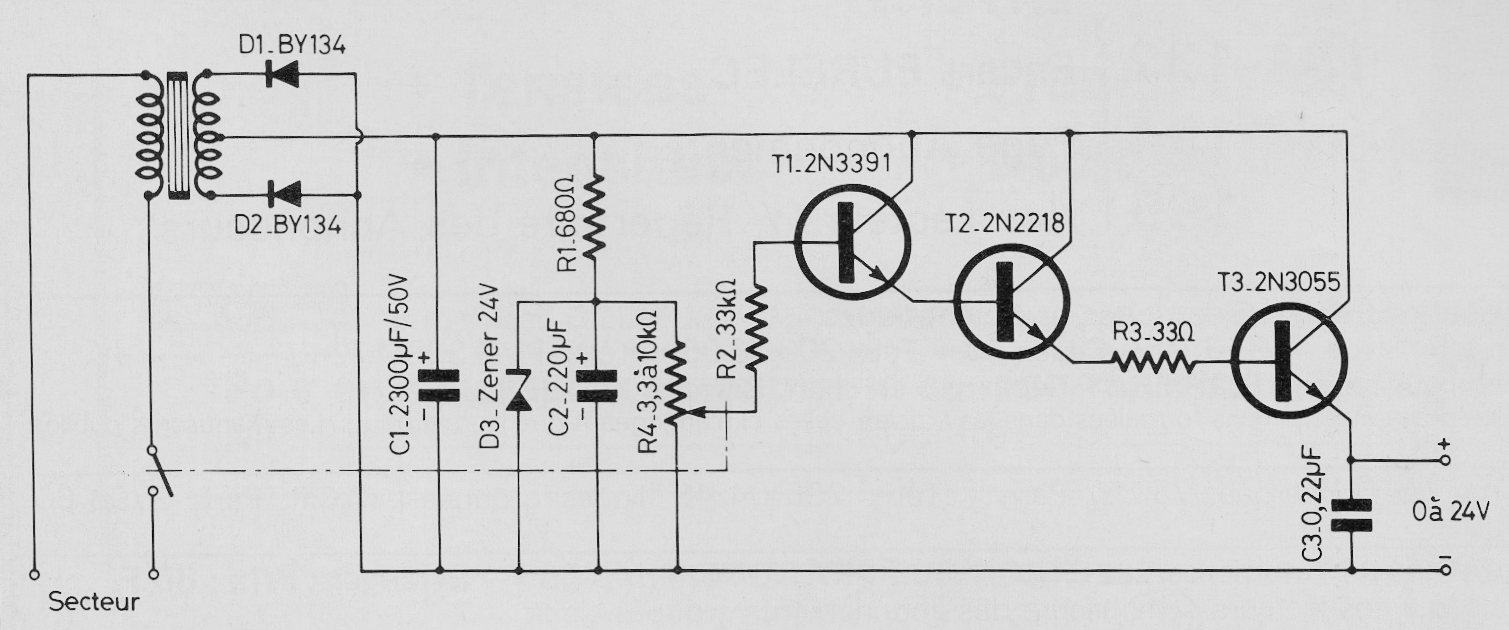

Este circuito é de uma publicação francesa de 1979, mas pode ser montado ainda hoje com componentes equivalentes. Para T1 podemos usar um BC547 e para T2 um BD135. O transformador é de 20 + 20 V com 1 A e os diodos retificadores podem ser os 1N4004. O transistor de saída deve ser dotado de bom radiador de calor.
| Clique na imagem para ampliar |
