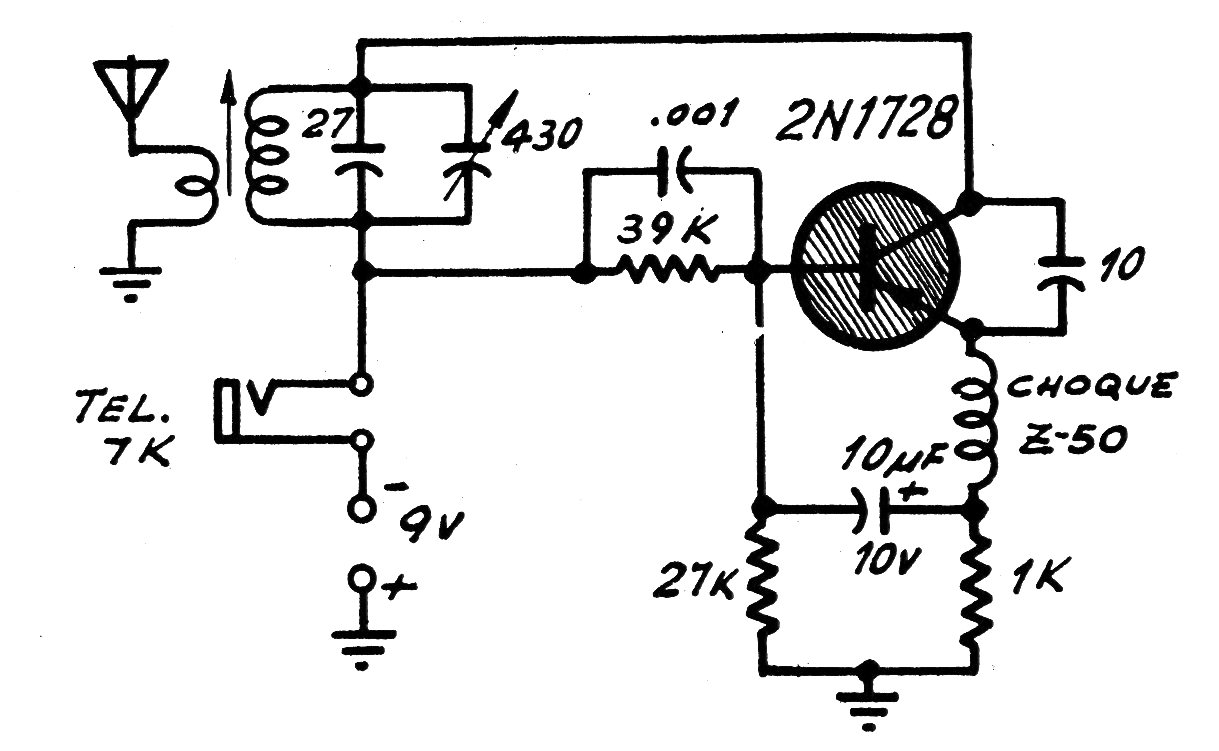

Este simples receptor de uma revista antiga da década de 1970, usa um fone de alta impedância em série com a alimentação. A antena deve ter de 2 a 5 metros de comprimento e o transistor pode ser o BC558. Com inversão da alimentação pode ser usado o BF494. O enrolamento da bobina ligado ao variável consiste em 8 espiras de fio 26 ou 28 numa forma de 1 cm sem núcleo e o enrolamento de antena em 3 espiras do mesmo fio ao lado da outra bobina. O choque pode ser de 47 mH ou então 100 espiras de fio 32 num resistor de 100k x 1/2W. O capacitor de 10 pF em paralelo com o transistor deve ser cerâmico. O variável é obtido de um rádio antigo de ondas médias.
