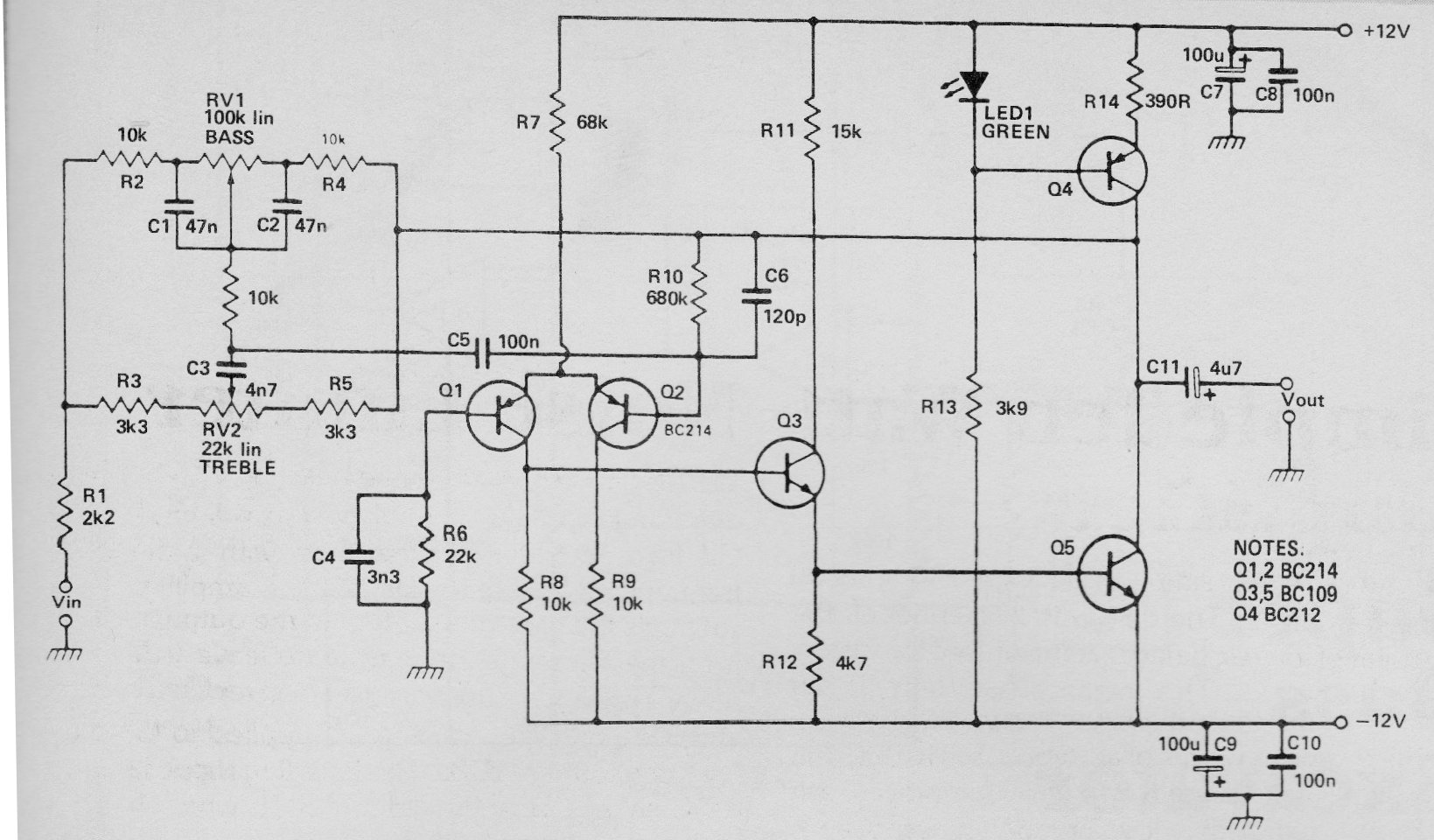

Este circuito, de uma documentação de 1990, pode ser montado com transistores BC558 para Q1 e Q2, BC549 para Q3 e Q5 e BC559 para Q4. O circuito exige fonte com excelente filtragem ou retirada do próprio amplificador com o qual o circuito vai operar. O par Q1 eQ2 deve ser preferivelmente casado.
| Clique na imagem para ampliar |
