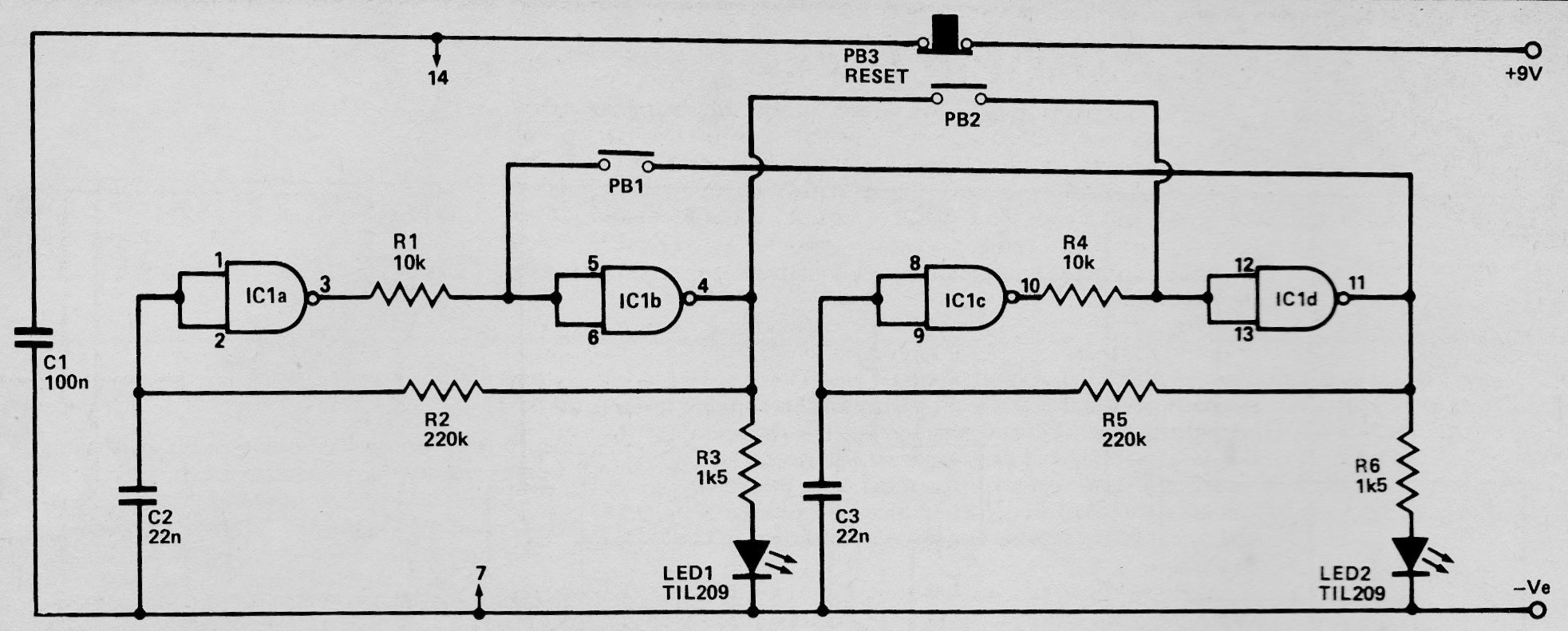

Encontrei este circuito numa antiga documentação de 1990. O circuito detecta quem aperta primeiro um dos interruptor de pressão. O circuito integrado é o 4011 e a alimentação também pode ser feita com tensão de 6 V. Os LEDs podem ser de qualquer tipo ou cor e os resistores R3 e R6 podem ser de 1k para maior brilho dos LEDs.
| Clique na imagem para ampliar |
