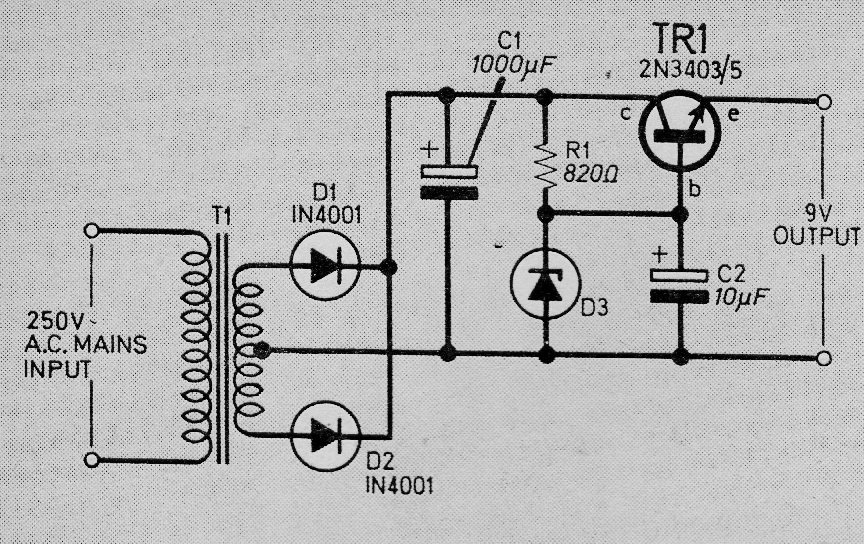

O transistor deste projeto de uma documentação de 1974 pode ser o BD135 e a corrente máxima de saída será da ordem de 100 mA. O transformador pode ter secundário de 7,5 V a 12 V com corrente de 100 a 250 mA. Os diodos também podem ser os 1N4002 e o zener é de 9V1 ou mesmo 10V. O transistor deve ser montado num pequeno radiador de calor.
| Clique na imagem para ampliar |
