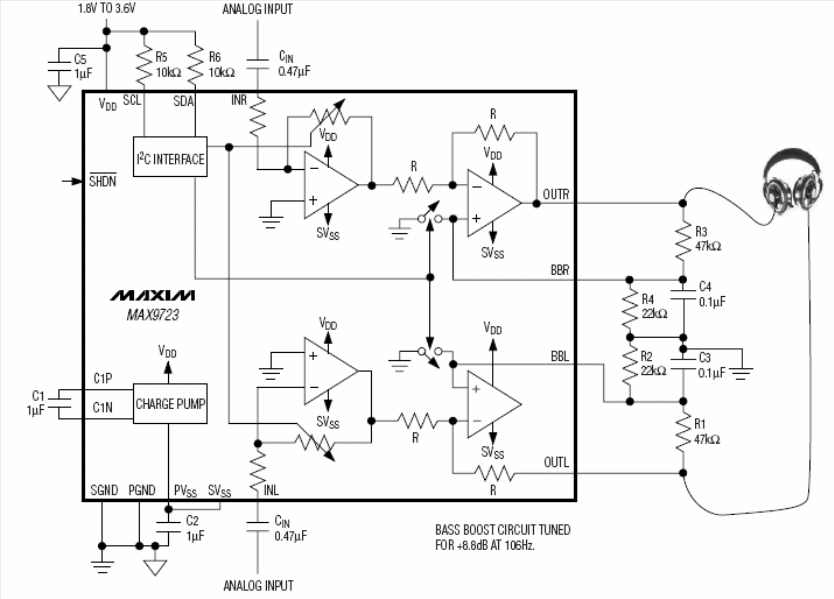

O circuito que apresentamos na figura 1 consiste num amplificador para fontes estéreo com o circuito MAX9723 DirectDrive da Maxim (www.maxim-is.com) capaz de fornecer uma saída de 62 mW com tensões de alimentação de 1,8 V a 3,6 V. O dispositivo possui controle de volume e Bass Booster, o que o torna ideal para aplicações portáteis de som com alta qualidade. A potência indicada é para uma carga de 16 ohms e a distorção harmônica mais ruído é de apenas 0,006% com um PSRR de 90 dB. O recurso BassMax faz com que a resposta de baixos seja melhorada proporcionando assim melhor desempenho com o uso de fones de baixo custo. O consumo é de apenas 3,7 mA com alimentação de 1,8 V e além disso existe proteção contra curto-circuito e proteção térmica. No modo shutdown o consumo cai para 5 uA e o controle de volume digital integrado tem 32 passos. O MAX9723 pode ser encontrado em invólucros UCSP de 16 pinos ou invólucro Thin QFN de 16 pinos. Mais informações sobre a configuração apresentada podem ser obtidas no datasheet do componente, disponível para download no site da Maxim. Aplicações para este circuito incluem MP3 players, fones em geral, tocadores de mini Disc e PDA Audio.
