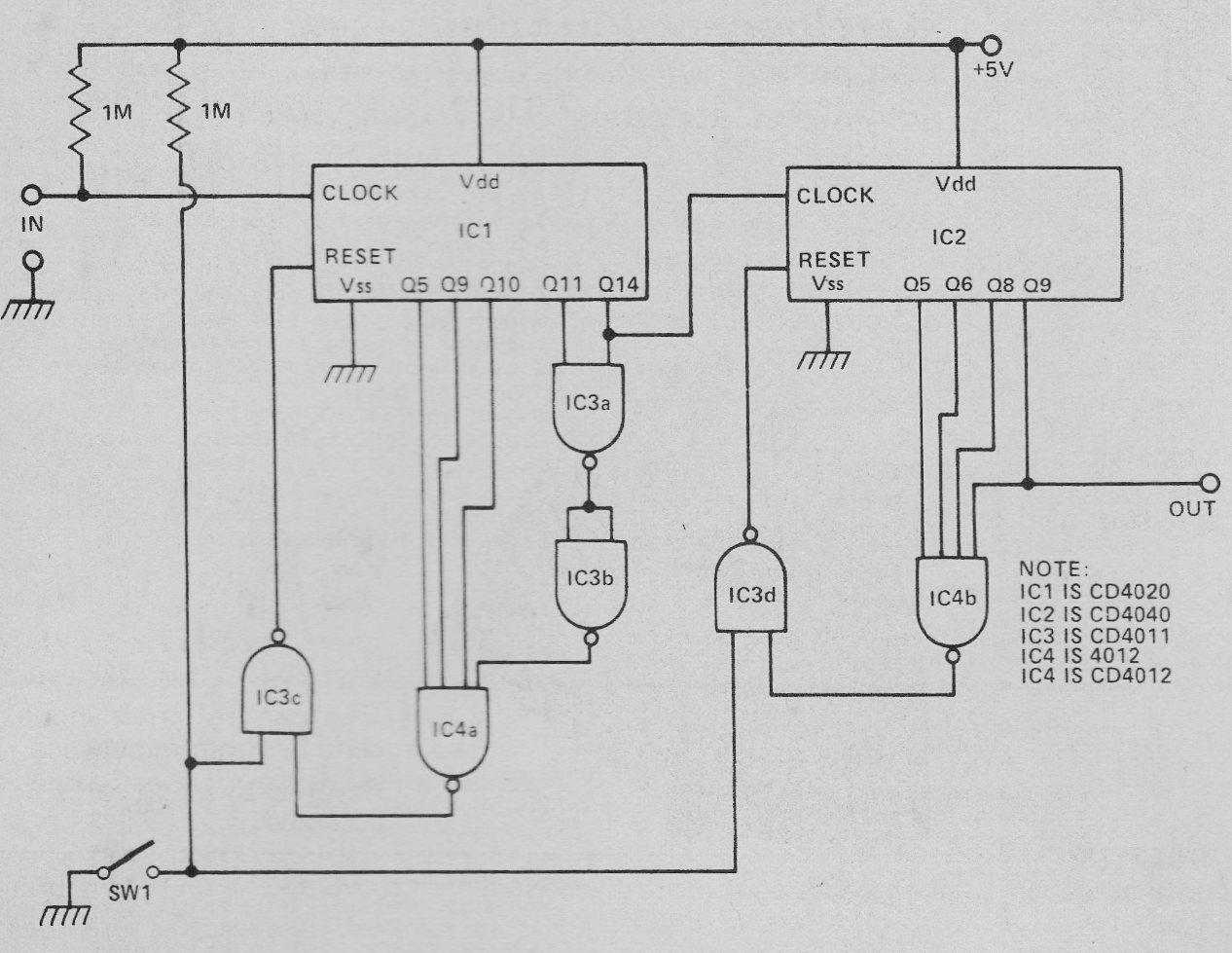

Este circuito, obtido de uma documentação inglesa antiga produz um pulso a cada 24 horas quando na entrada é aplicado um sinal de 50 Hz. Pode ser feita uma reprogramação da divisão para se obter o mesmo com 60 Hz. O circuito pode ser alimentados por outras tensões já que é CMOS.
