Apresentamos um comparador com resolução de sinais na faixa dos submicrovolts. O par de transistores casados é importante para que as características do circuito sejam mantidas. Existem equivalentes de pares casados que podem ser usados nessa configuração. O circuito operacional trabalha sem realimentação gerando um sinal compatível com TTL. Os diodos Schottky funcionam como proteção contra o overdriving e evitam a saturação do transistor de saída.
O circuito opera com fonte simétrica de 5 V. Nas aplicações normais, um dos terminais de entrada é aterrado de modo que a rejeição em modo comum não é das maiores. No entanto, o elevado ganho do OP-50 permite que diferenças de tensão da ordem de microvolts sejam detectadas.

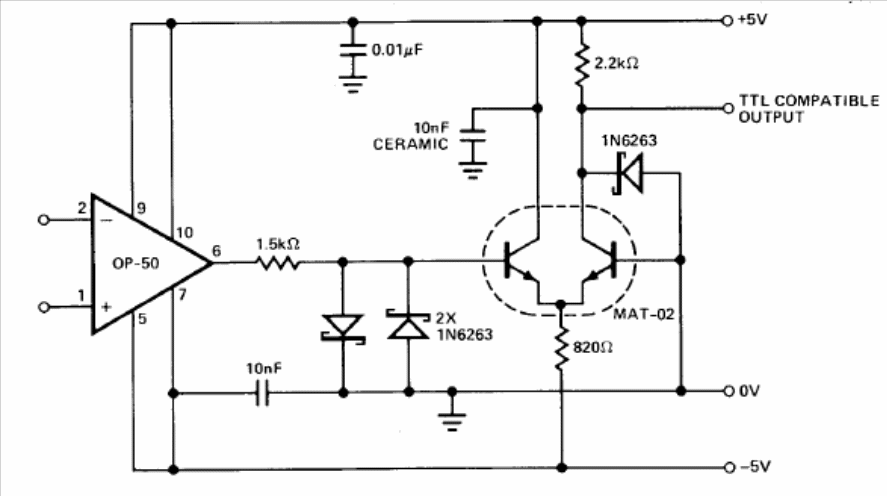

O circuito não é dos mais rápidos, mas pode detectar diferenças de sinais da ordem de 0,3 uV. Para se obter transições mais agudas pode-se usar um disparador de Schmitt. Na figura 1 temos circuito para essa aplicação.
