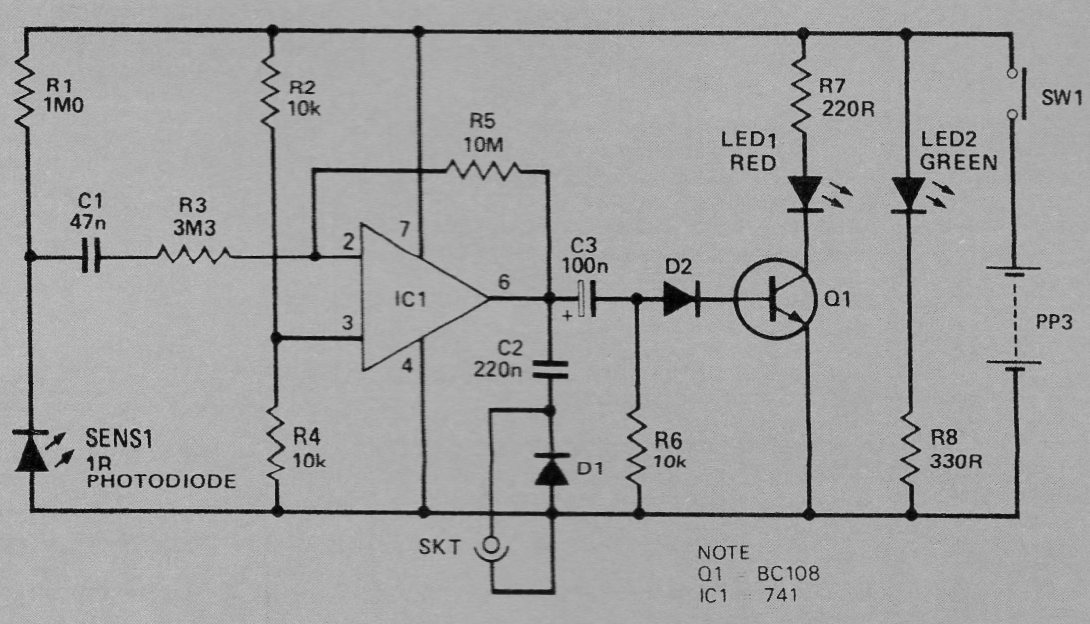

Encontramos este circuito numa publicação de 1978. Com ele é possível detectar a emissão de infravermelho em controles remotos, alarmes e outras aplicações. O transistor pode ser o BC548 e a alimentação é feita por uma bateria de 9 V. O diodo pode ser qualquer um de uso geral. Amplificadores operacionais equivalentes podem ser experimentados. R1 determina a sensibilidade, podendo ser alterado.
| Clique na imagem para ampliar |
