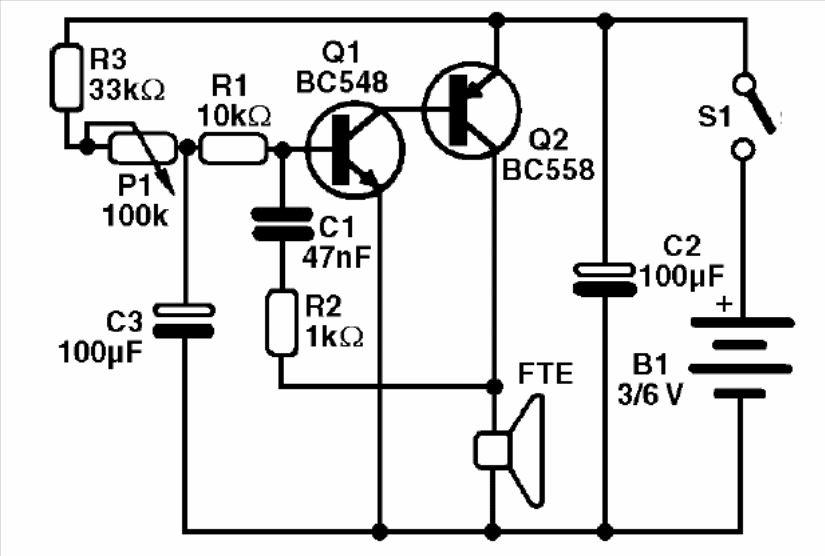

Quando S1 é ligada este circuito produz um som de frequência crescente cujo efeito depende do ajuste de P1. O circuito pode agrega um segundo interruptor de pressão em série com R3 para um efeito melhor. Quando pressionamos este interruptor o tom cresce e quando soltamos o tom decresce. Alterações em C3 e C1 podem ser feitas para se modificar o efeito. O circuito também pode ser alimentado com 9 ou 12 V devendo para isso ser feita a troca de Q2 por um BD136 dotado de um pequeno radiador de calor. Esta sirene é indicada para alarmes.
| Clique na imagem para ampliar |
