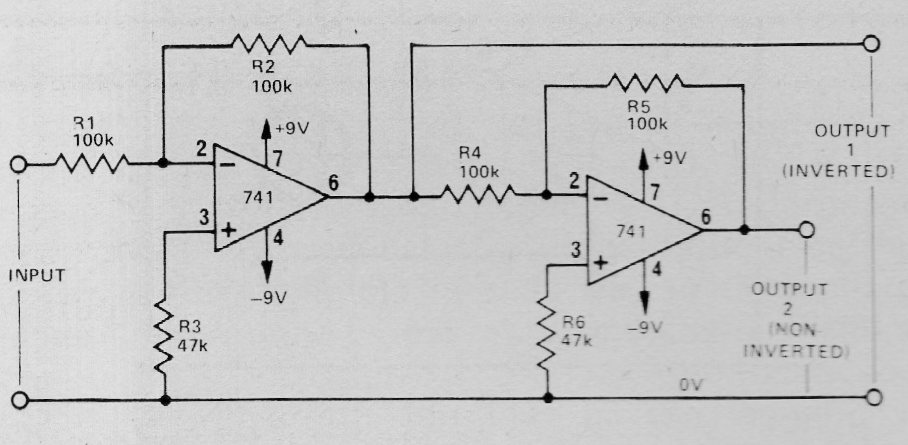

Na figura mostramos um circuito que permite obter um sinal em fase com a entrada e outro com a fase invertida. Este circuito é usado na excitação de amplificadores de áudio em ponte (BTL), que precisam do mesmo sinal a ser amplificado, mas com fases opostas. Outras tensões entre 6 e 12 V podem ser usadas na alimentação. A configuração é válida para outros amplificadores operacionais.
