O circuito apresentado na figura 1 consiste num regulador buck fixo utilizando o circuito integrado MIC23021 da Micrel (www.micrel.com). O circuito fornece uma tensão de 1,8 V de saída, com corrente até 400 mA. A freqüência de chaveamento é de 4 MHz, o que leva o dispositivo a uma eficiência até 93%. A corrente quiescente é de apenas 21 uA. As tensões de entrada podem ficar na faixa de 2,7 V a 5,5 V.

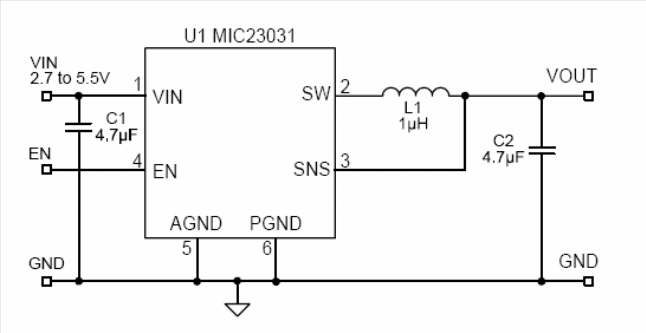

Figura 1 - circuito para uma saída de 1,8 V utilizando o circuito integrado MIC23031 da Micrel.
Figura 1 - circuito para uma saída de 1,8 V utilizando o circuito integrado MIC23031 da Micrel. | Clique na imagem para ampliar |





Na figura 2 temos uma aplicação em que a tensão de saída pode ser programada através de uma rede resistiva. Nesta aplicação, a tensão de saída será dada pela fórmula:












Observe que o valor de R2 é fixado em 200 k ohms. Esta fórmula leva em conta a existência de uma referência interna de tensão de 0,62 V. Mais informações podem ser obtidas no datasheet do componente utilizado.

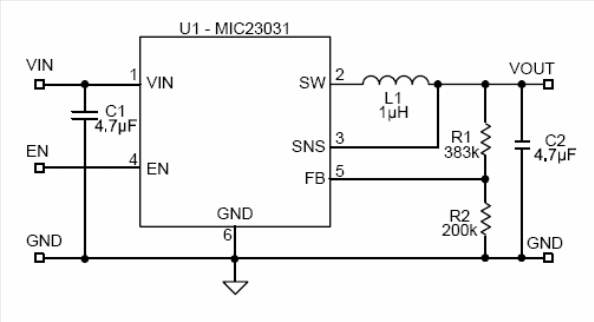

Figura 2-  Circuito regulador buck com tensão determinada pela rede resistiva externa.
Figura 2- Circuito regulador buck com tensão determinada pela rede resistiva externa.
