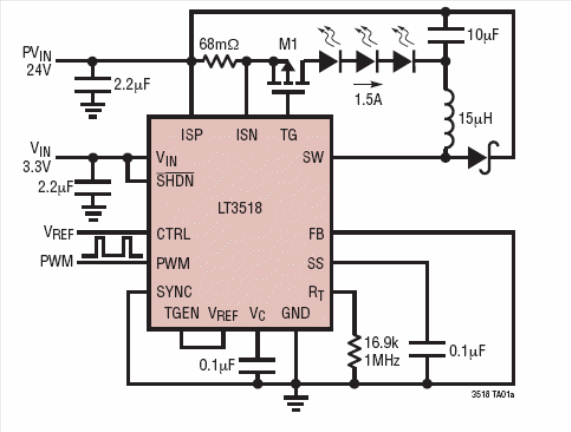

A Linear Technology (www.linear.com) possui na sua linha de componentes o LT3518, recentemente lançado, que consiste num driver para LEDs capaz de fornecer uma corrente de saída de 2,3 A. Além de já incluir uma chave interna de 2,3 V x 45 V, este componente tem uma faixa de ajustes de intensidade PWM True Color de 3000:1, e um sensor de corrente high-side de 100 mV. Outras características do circuito integrado são sua faixa de frequências de comutação ajustável entre 250 kHz e 2,5 MHz e uma proteção contra LED aberto. A faixa de tensões de operação vai de 3 V a 30 V. O circuito pode operar no modo boost, buck ou buck-boost. O circuito conta ainda com proteção contra transientes até 40 V. Na figura 1 temos o circuito de aplicação sugerido pela Linear, o qual pode ser empregado em iluminação de fundo, painéis para uso automotivo, iluminação e scanners. A eficiência do circuito ultrapassa os 90%. Mais informações sobre o LT3518, incluindo circuitos diferentes de aplicação podem ser obtidos no data sheet disponível em formato PDF no site da empresa.

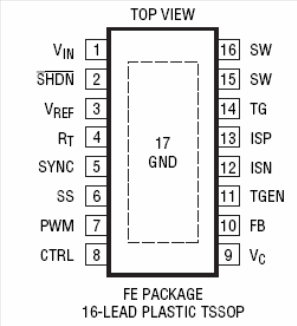

O componente utilizado LT3518, pode ser encontrado tanto em invólucro TSSOP como QFN de 16 pinos. Na figura 2 a pinagem para o invólucro TSSOP.
