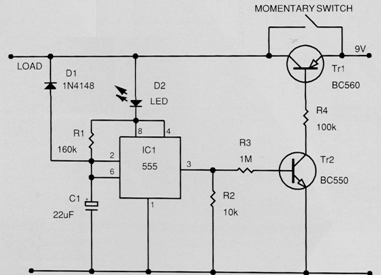

Encontrei este circuito numa documentação técnica de 1993. Quando pressionamos a chave em paralelo com o transistor por um momento, o temporizador é ativado fazendo o transistor Tr1 conduzir corrente para a carga. O transistor conduzirá pelo tempo determinado por R1 e C1, mantendo o LED aceso neste intervalo. No final do tempo programado, o transistor corta e a carga deixa de receber a alimentação. Tr1 pode ser um BD136 para correntes até 500 mA e a alimentação pode ser feita com tensões de 6 a 12 V.
