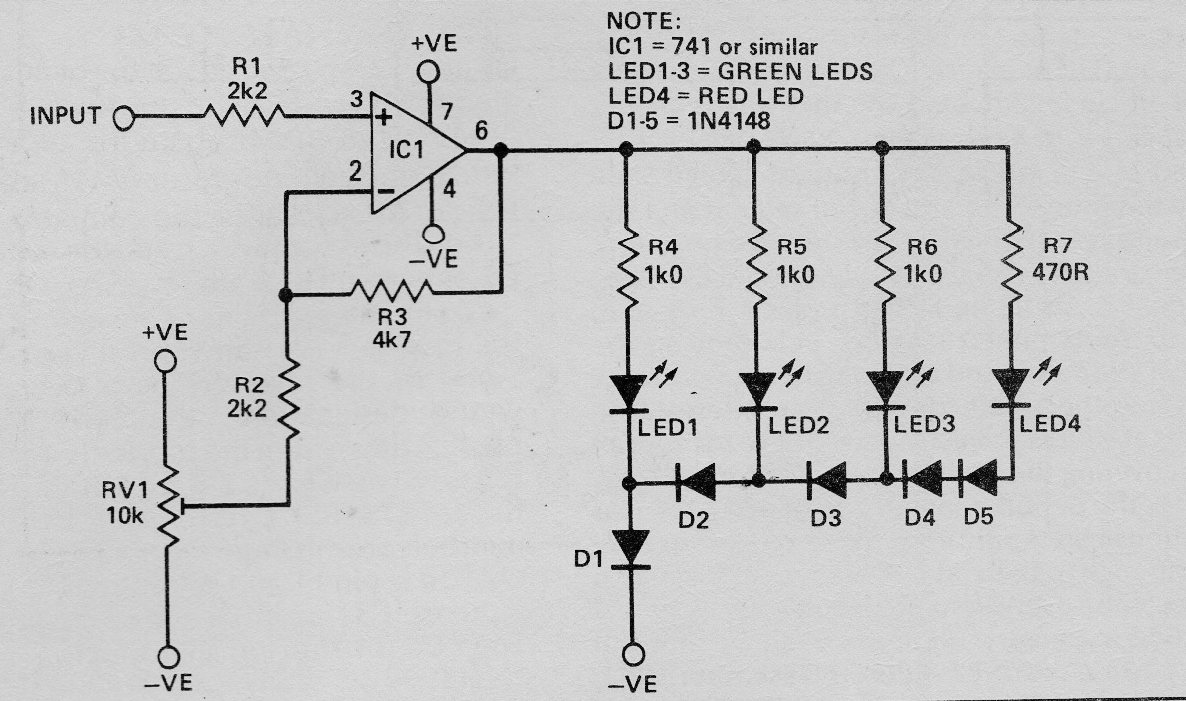

Encontramos este circuito numa documentação de 1985. O bargraph de 4 LEDs é excitado por uma tensão de entrada. A alimentação deve ser simétrica de 6 a 9 V e os diodos são comuns de uso geral. O ajuste da escala é feito no trimpot.
| Clique na imagem para ampliar |
