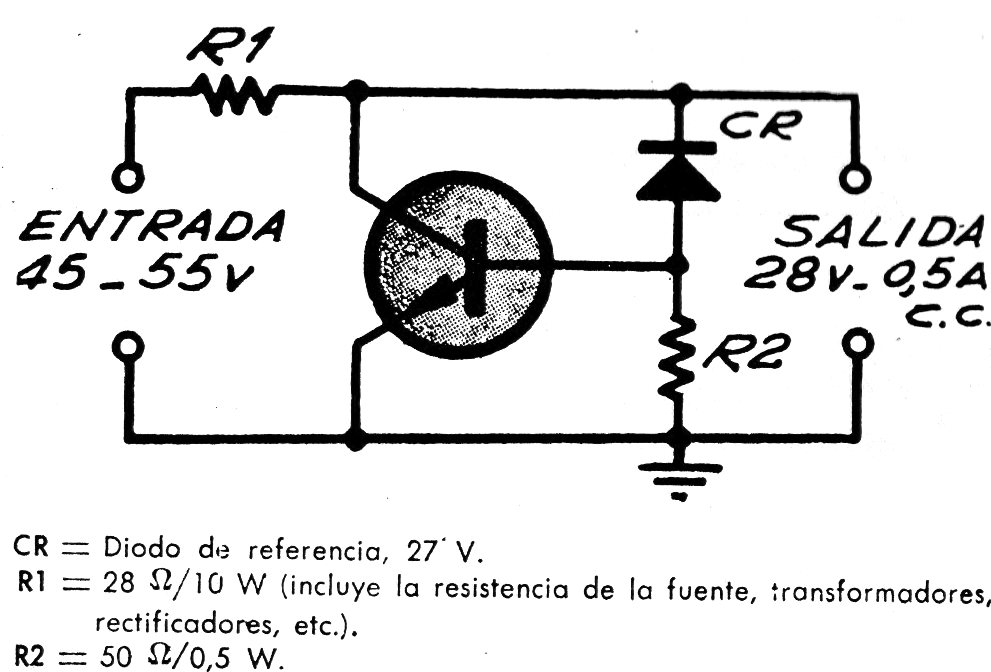

Encontrei este circuito de regulador shunt típico numa revista argentina de 1973. O circuito pode ser montado com o transistor 2N3055 num bom radiador de calor. O diodo zener CR determina a tensão de saída, podendo ser usados outros valores. Observe a alta dissipação do resistor R1. Este circuito tem um rendimento muito baixo, pois boa parte da potência não usada na carga é dissipada no transistor.
