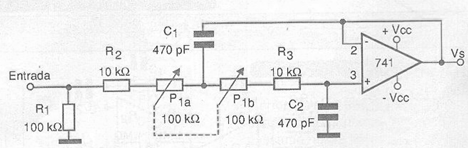

O filtro mostrado na figura 1 pode ter sua freqüência de corte ajustada entre 2 kHz e 20 kHz aproximadamente. A freqüência central da faixa é determinada pelos capacitores, os quais podem ter seus valores alterados. Observe que é usado um potenciômetro duplo que deve ser ligado de modo que as resistências de suas seções variem da mesma forma. O amplificador operacional usado é o 741, mas equivalentes podem ser empregados. A fonte deve ser simétrica de 6 + 6 V para o 741 ou outras tensões conforme os amplificadores operacionais usados. A resistência de entrada é da ordem de 100 k ohms e o ganho na faixa passante é unitário.
