O circuito mostrado na figura 1 tem uma atenuação de 18 dB para frequências abaixo do corte. Os valores dos componentes podem ser alterados para operação com outras frequências. O amplificador operacional pode ser de qualquer tipo, devendo ser alimentado com fonte simétrica. Observamos que esse tipo de circuito se destina a aplicações de baixas frequências, no máximo chegando a algumas dezenas de quilohertz.

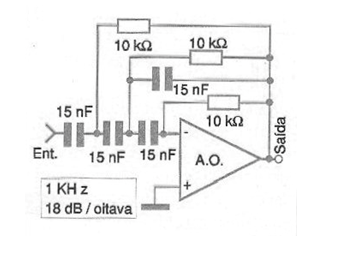

Figura 1 – Filtro de terceira ordem para 1 kHz.
