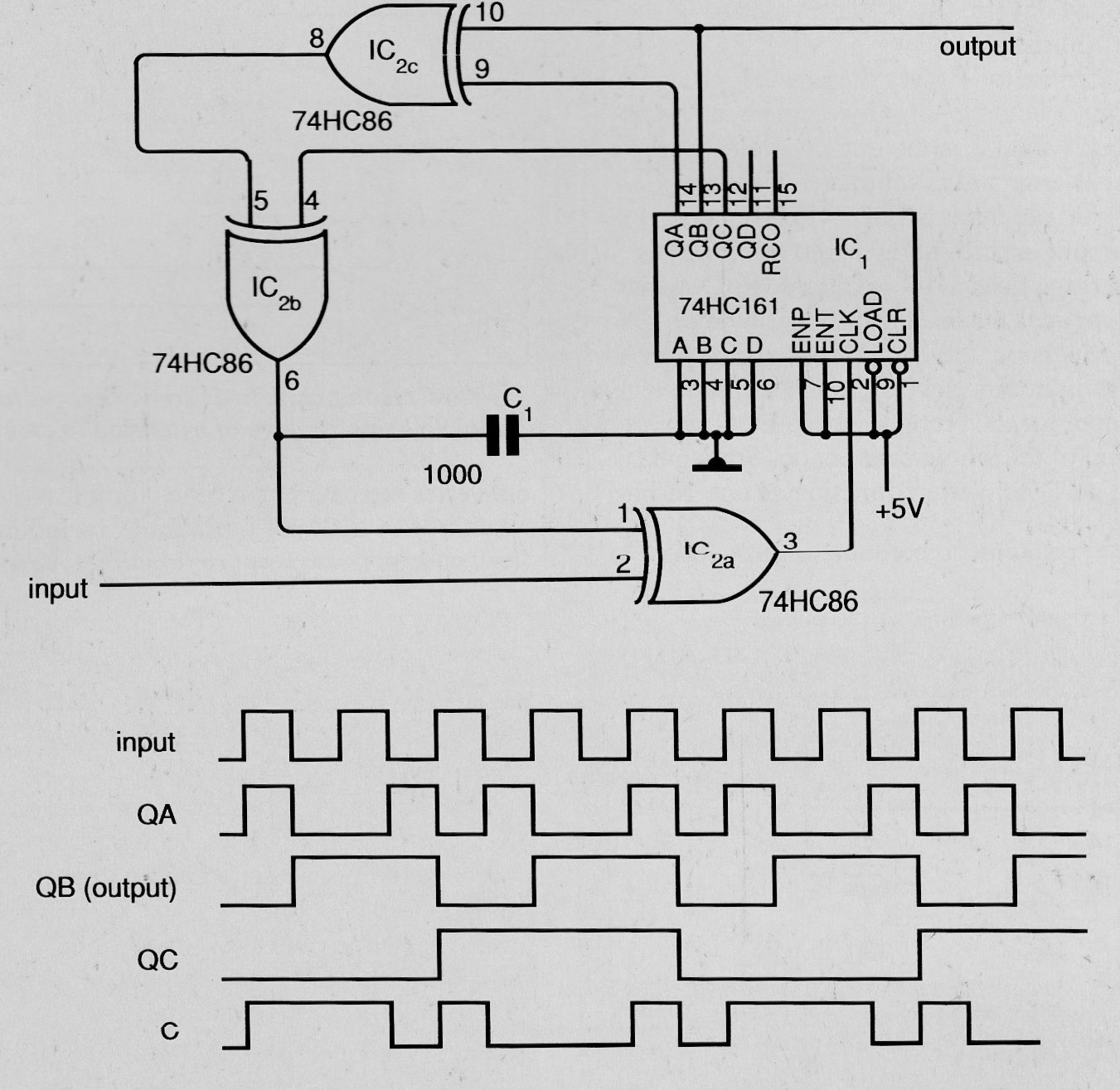

Este circuito é de uma publicação de 1991. Ele divide por 2,5 a frequência de um sinal TTL aplicado à sua entrada. As forma de onda dos sinais são dadas na parte inferior da figura. A frequência máxima de algumas dezenas de megahertz depende da família TTL usada, devendo eventualmente ser alterado o valor de C1. A alimentação deve ser feita com 5 V. Observe que o sinal de saída não tem um ciclo ativo de 50%.
