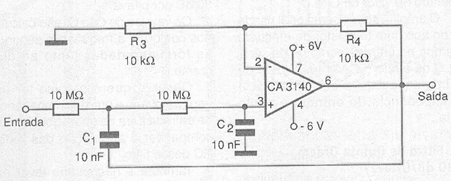

Na figura 1 temos um filtro de segunda ordem de altíssima impedância de entrada, usando um amplificador operacional com transistor de efeito de campo de junção na entrada. A frequência de corte é dada pelos capacitores juntamente com os resistores. Caso o leitor deseje alterar a frequência de corte deve mudar os valores apenas dos capacitores. A fonte de alimentação usada neste circuito deve ser simétrica e como a impedância de entrada é altíssima, precauções redobradas devem ser tomadas com os cabos de entrada de sinais.
