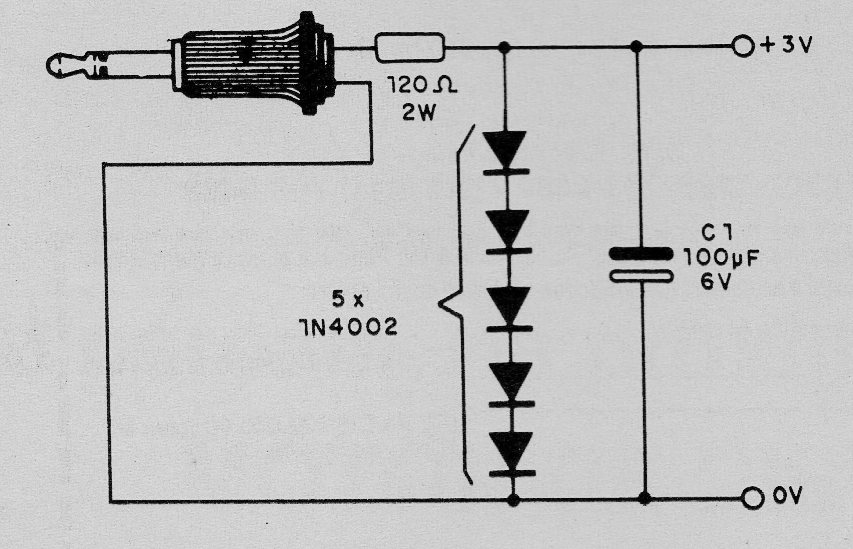

Este circuito converte a tensão de pequenas fontes fixas de 6 V ou 12 V em 3 V para a alimentação de circuitos que usam duas pilhas pequenas. O plugue para a fonte pode ser substituído por um adaptador de 12 V para o carro. Para entradas de 6 V o resistor pode ser de 47 ohms x 2 W. A corrente máxima deste redutor é da ordem de 50 mA. Os diodos também podem ser os 1N4004 e o capacitor pode ter valores entre 100 uF e 1 000 uF.
