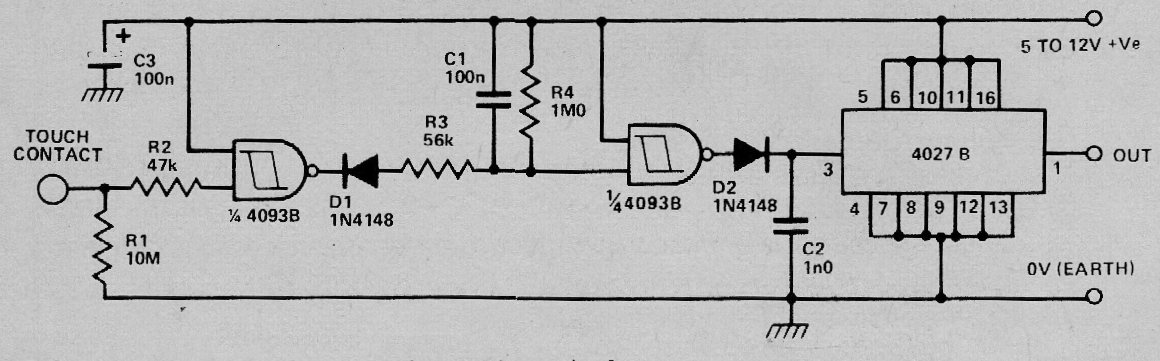

Encontramos este circuito numa publicação inglesa de 1980. Ele fornece um sinal lógico de saída ao ser tocado o sensor. O sinal pode ser usado para acionar uma etapa de potência ou relé. O circuito é biestável, ou seja, muda de estado com o toque. A alimentação pode ser feita com tensões de 5 a 12 V. Nunca use fonte sem transformador para alimentar este circuito.
