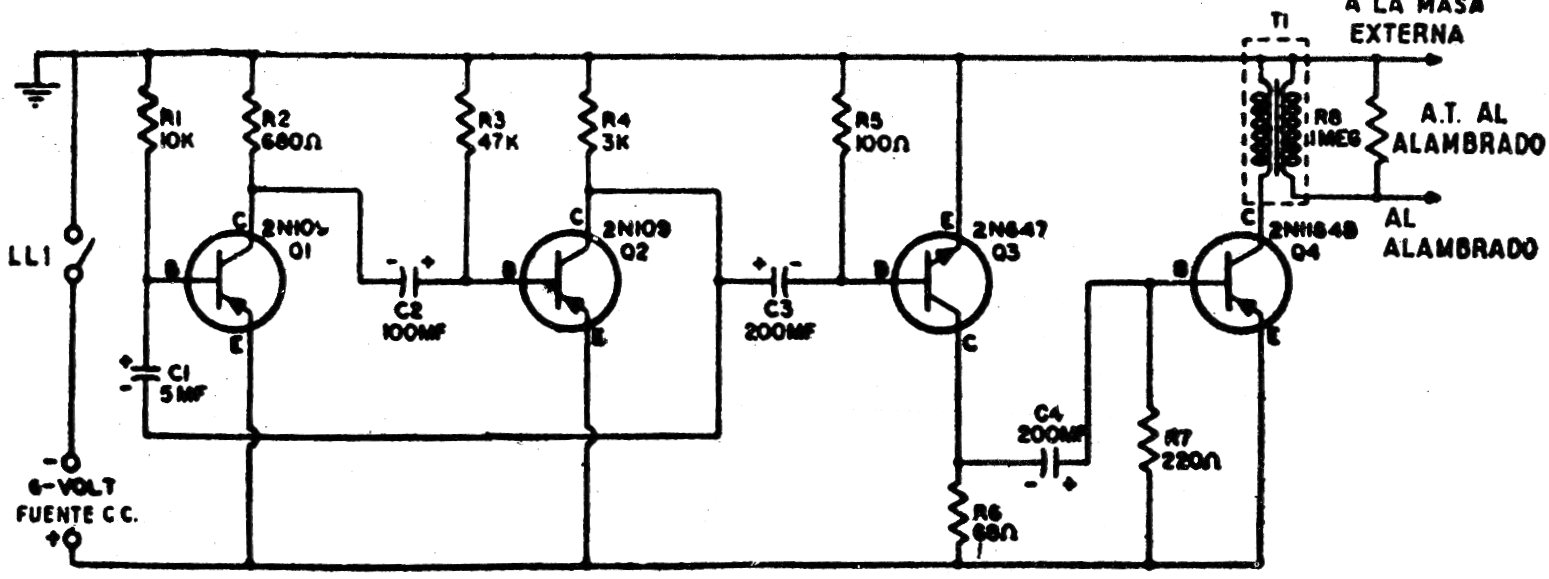

Este circuito é de uma publicação argentina dos anos 1970, mas pode ainda ser montado com transistores equivalentes atuais. Para Q1 e Q2 podemos usar os BC558, para Q3 um BD135 e para Q4 um TIP42. A bobina é do tipo de ignição para carro e a alimentação é feita com fonte ou bateria de 6 V. A corrente é da ordem de 2 A. Observe que o circuito usa uma ligação à terra externa. Nunca alimente este circuito com fonte sem transformador.
| Clique na imagem para ampliar |
