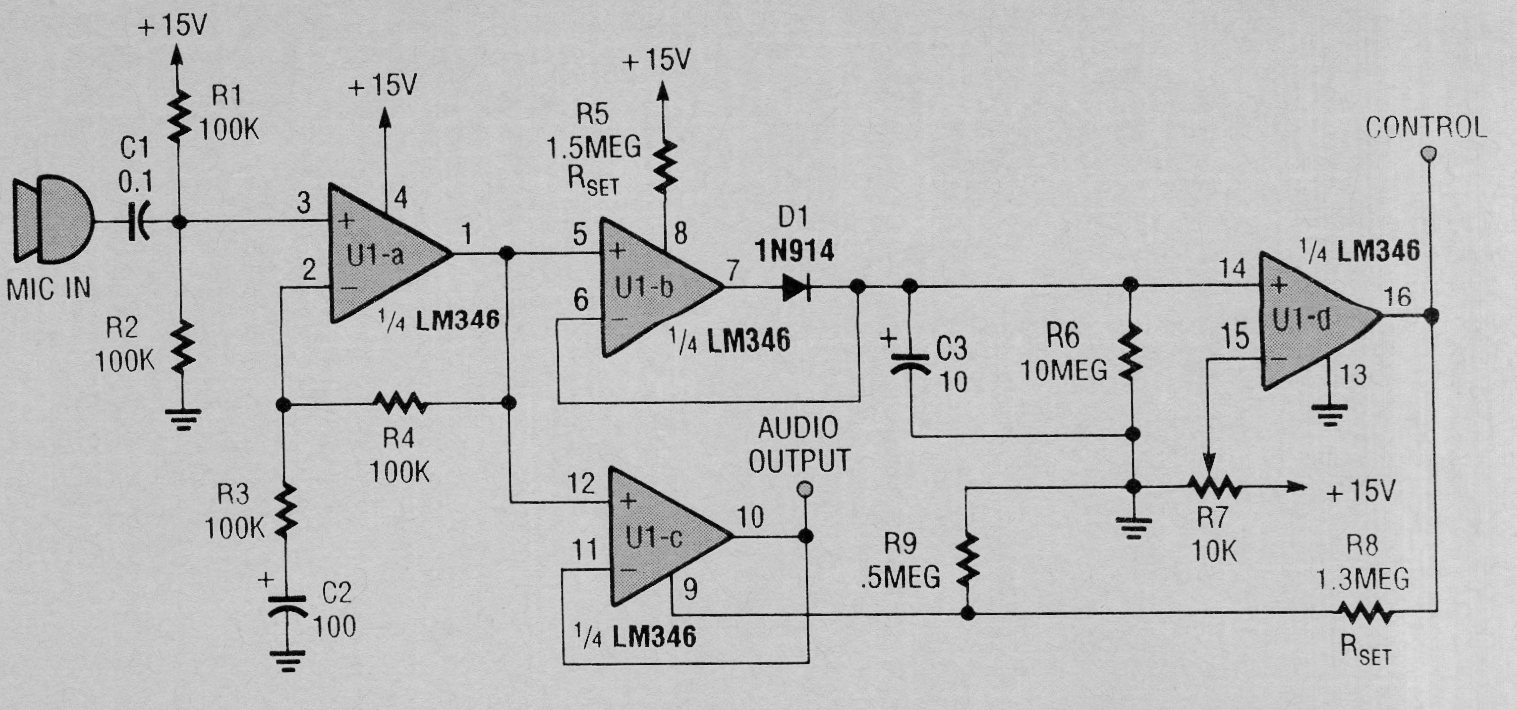

Este circuito de chave controlada pela voz, Vox ou chave sônica foi obtido numa Popular Electronics da década de 1980. A saída deve ser aplicada a uma etapa de potência, por exemplo, um transistor acionando um relé. O circuito também conta com uma saída de áudio atuando como pré-amplificador. Amplificadores operacionais equivalentes podem ser usados e a fonte não precisa ser simétrica.
| Clique na imagem para ampliar |
