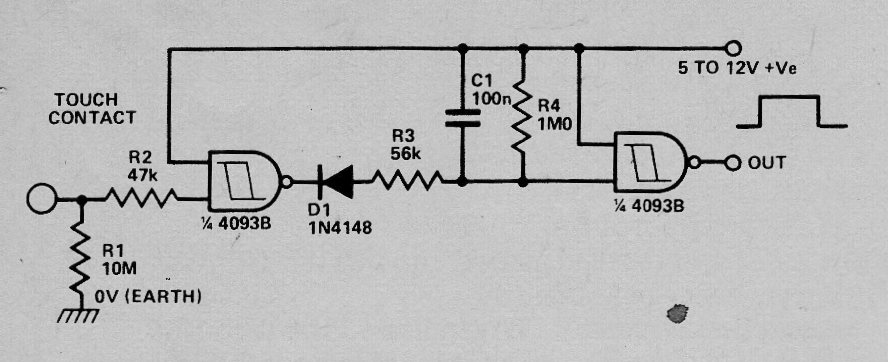

Encontramos este circuito numa publicação inglesa de 1980. Ele fornece um sinal lógico de saída ao ser tocado o sensor. O sinal pode ser usado para acionar uma etapa de potência ou relé. O circuito detecta o sinal de 60 Hz da rede de energia captado pelo corpo de quem toca no sensor. A alimentação pode ser feita com tensões de 5 a 12 V. Nunca use fonte sem transformador para alimentar este circuito.
| Clique na imagem para ampliar |
