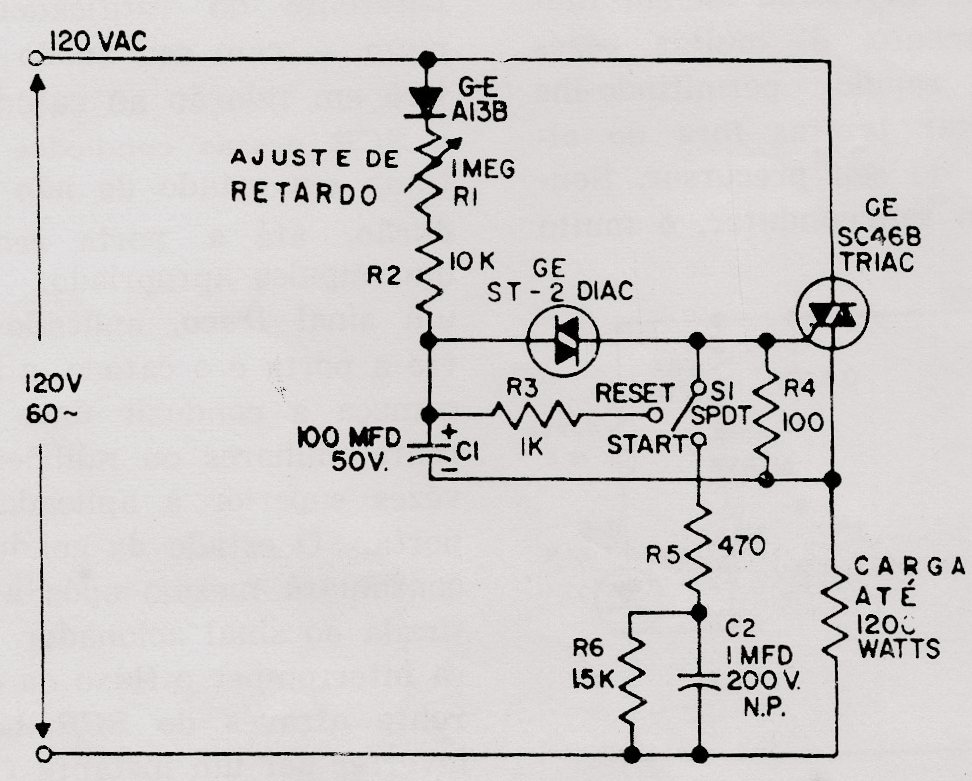

Esta configuração de dimmer é bastante antiga, pois foi encontrada numa publicação de 1967. O triac pode ser de tipo mais moderno como um da série TIC e o diodo pode ser um 1N4002. O triac deve ser dotado de radiador de calor e para triacs mais modernos a carga pode ter corrente bem maior, de acordo com a capacidade do tipo escolhido.
| Clique na imagem para ampliar |
