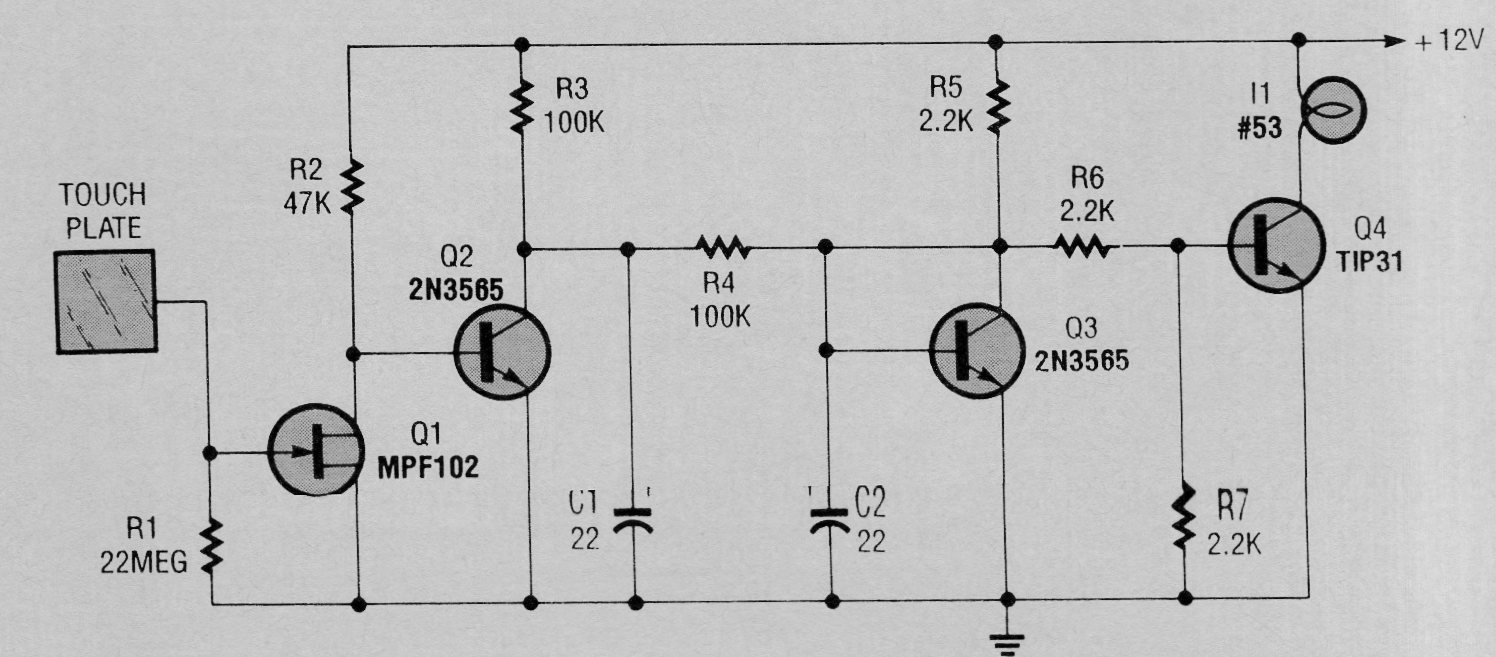

Encontramos esta chave de toque numa Popular Electronics da década de 80. O circuito pode ainda ser montado com a troca dos transistores por equivalentes. Para Q1 podemos usar o BF245, para Q2 e Q3 os BC548 e paraQ4 o BD135. Em lugar da lâmpada podemos acionar um relé ou uma carga até 500 mA. O circuito não deve ser alimentado por fonte sem transformador.
| Clique na imagem para ampliar |
