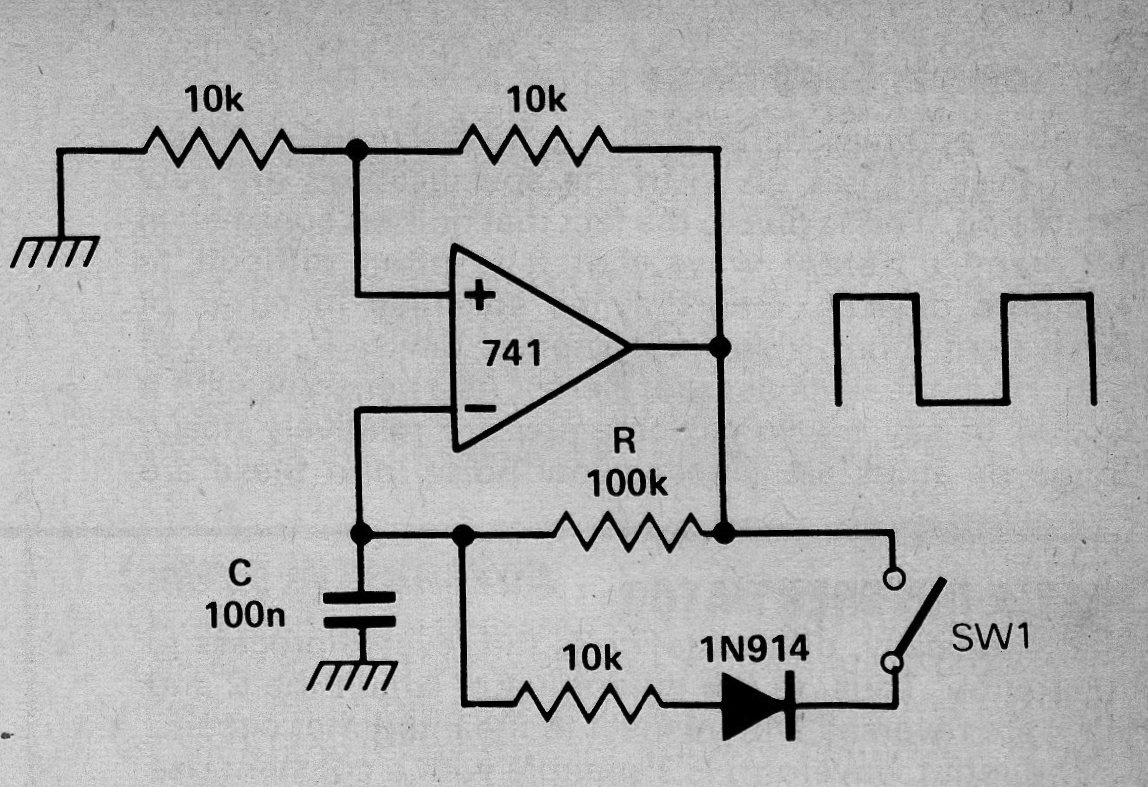

Esta é uma configuração tradicional de oscilador com o 741 encontrada numa publicação de 1980. Ao se fechar SW1 muda a relação marca-espaço do oscilador em função dos resistores usados. A fonte de alimentação deve ser simétrica e outros operacionais podem ser usados. Veja na seção de Matemática Para Eletrônica como calcular os componentes deste circuito para a frequência desejada.
| Clique na imagem para ampliar |
