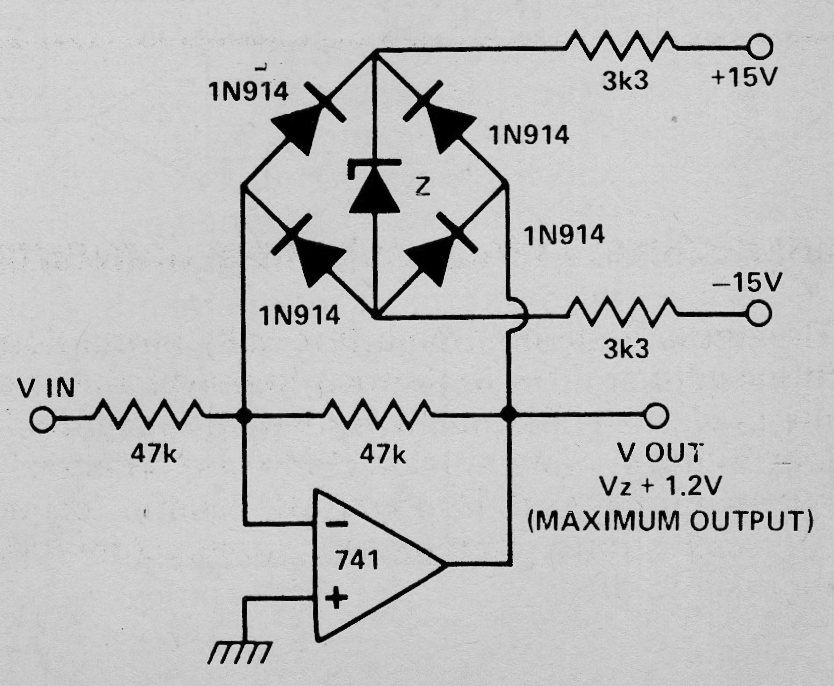

Este ceifador tem o limite dos sinais determinado pela tensão do zener. Encontramos este circuito numa publicação de 1980. A fonte de alimentação deve ser simétrica e outros operacionais podem ser experimentados. Os diodos também podem ser os 1N4148.
| Clique na imagem para ampliar |
