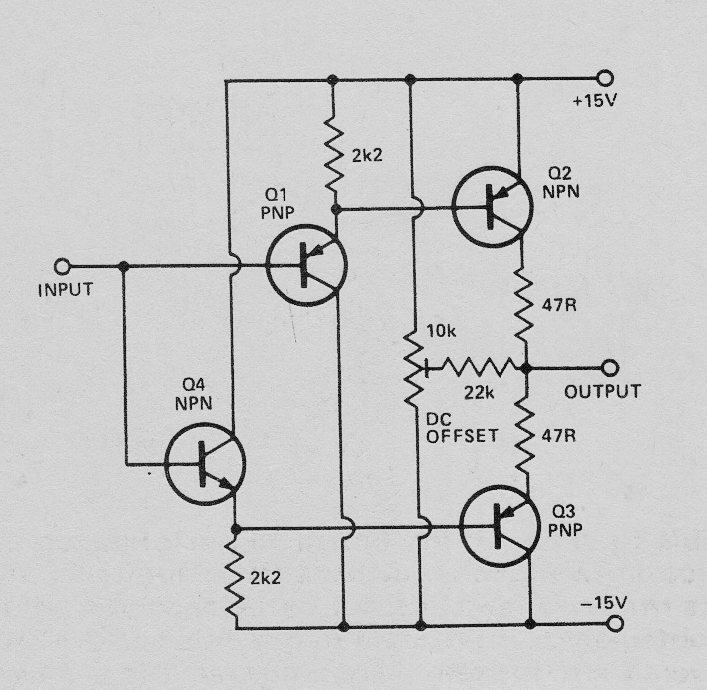

Este circuito faz o interfaceamento de sinais de áudio com linhas de 50 ohms. A fonte deve ser simétrica e os transistores PNP podem ser os BC558 e os NPN os BC548. O circuito é de uma publicação de 1978. Os cabos de sinal devem ser blindados.
| Clique na imagem para ampliar |
