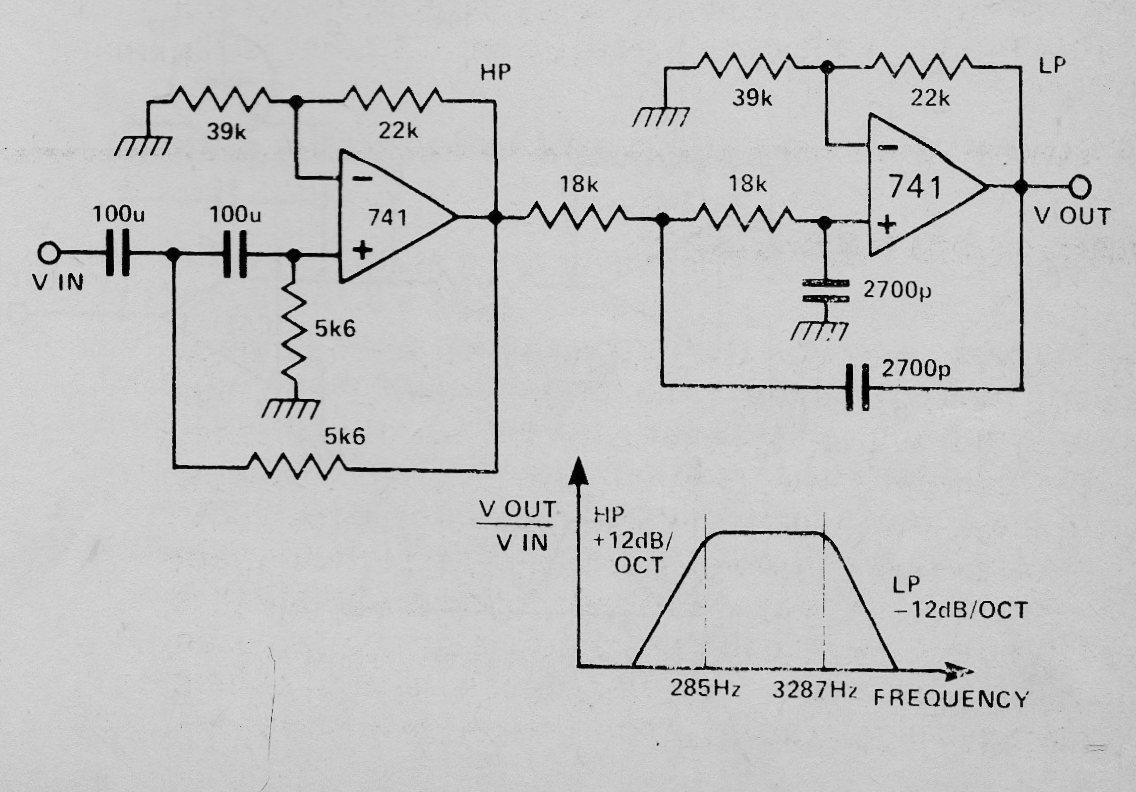

A finalidade deste circuito é deixa passar os sinais da faixa de frequências correspondente a voz. O circuito melhora assim a inteligibilidade em sistemas que usam microfones. A alimentação deve ser feita com fonte simétrica e amplificadores operacionais equivalentes podem ser experimentados. O circuito é de uma publicação de 1980. Cabos de entrada e saída de sinais devem ser blindados.
