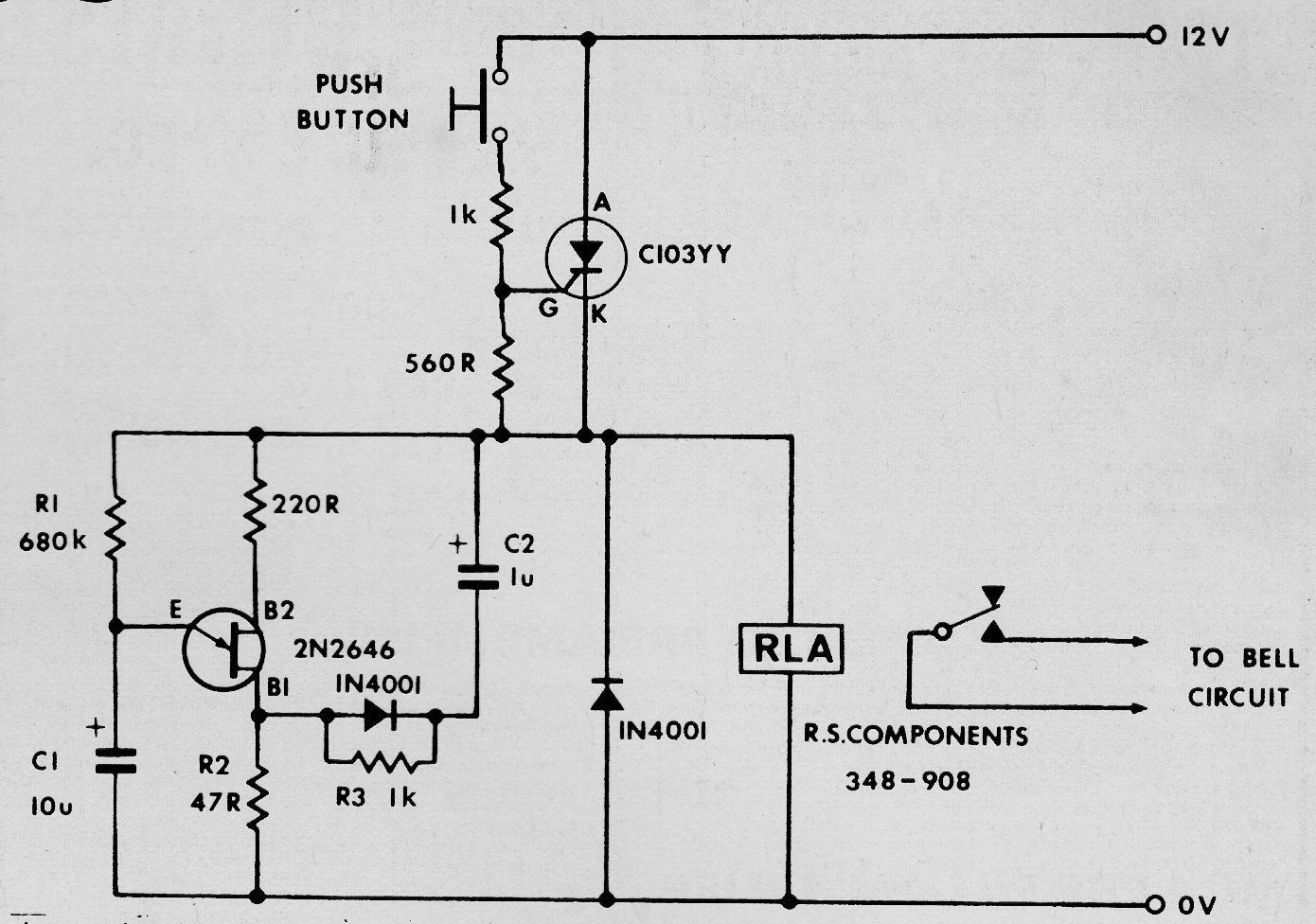

Este circuito foi obtido numa publicação de 1978. O SCR pode ser o TIC106. O que ele faz é atuar como um monoestável que mantém o SCR disparado por um tempo dado por R1 e C1. Desta forma, ao acionar uma campainha com um relé por um toque, no final da temporização o pulso do SCR põe em curto C2 desativando o relé. Eventualmente R2 deve ser alterado para se obter o funcionamento desejado.
| Clique na imagem para ampliar |
