Gerador de sinal ascendente (CIR23264)

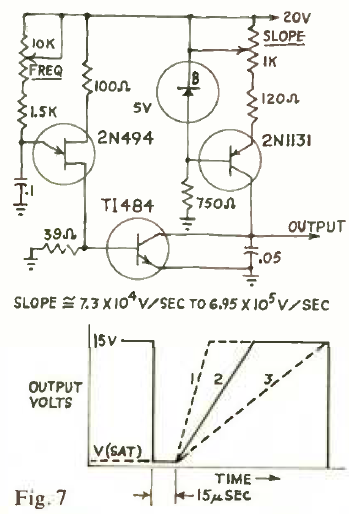

Este circuito gera um pulso com a forma de onda indicada na figura. A frequência depende do ajuste e o tempo de subida também. O circuito é de uma Radio Electronics de maio de 1967. O transistos unijunção é um tipo da época.
