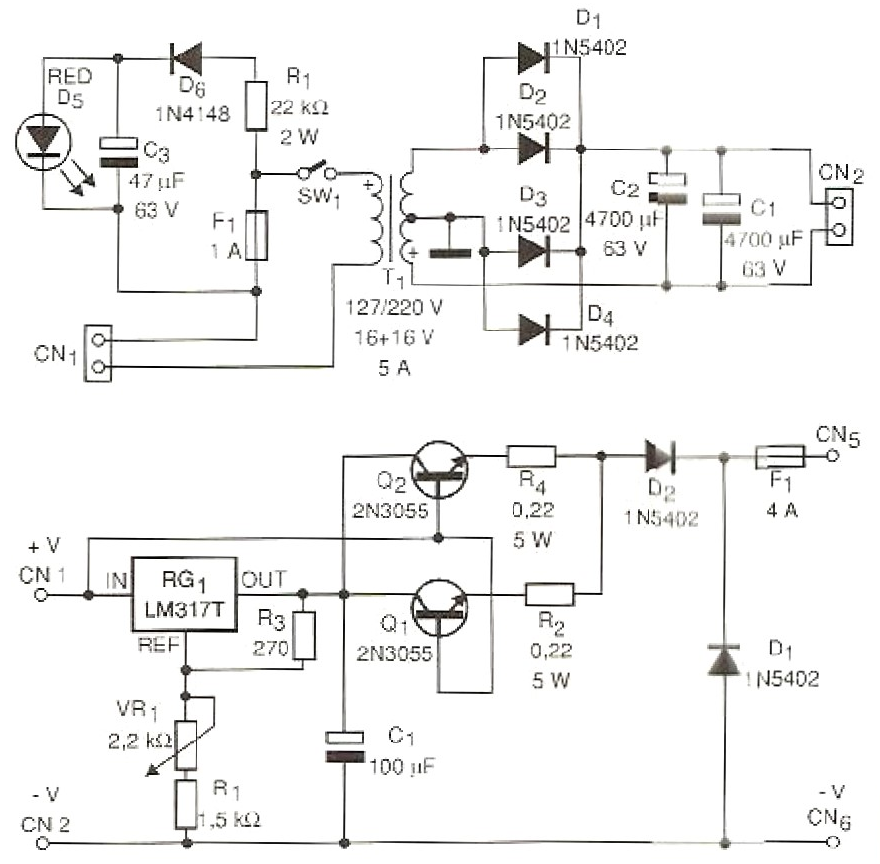

O projeto analisado está baseado no circuito integrado LM317T, um regulador ajustável de 3 terminais. As séries LM117 (LM117, 217 e 317) de reguladores de tensão positiva de 3 terminais têm componentes que são capazes de fornecer até 1,5 A com uma faixa de tensões de 1.2 V a 37 V. Eles são excepcionalmente fáceis de usar e somente são necessários dois resistores externos para fixar a tensão de saída. O carregador descrito pode fornecer correntes da ordem de 5 A para carregar uma bateria de automóvel. Foram adicionados 2 transistores de potência em paralelo com o regulador de tensão. O ajuste de corrente é feito pelo resistor variável. Inicialmente a corrente de carga é elevada, diminuindo à medida que ela for chegando à carga completa. O circuito tem um fusível de proteção de 4 A. Os diodos de saída devem suportar uma corrente de pelo me- nos 5 A. José Aquiles B. Ribeiro
