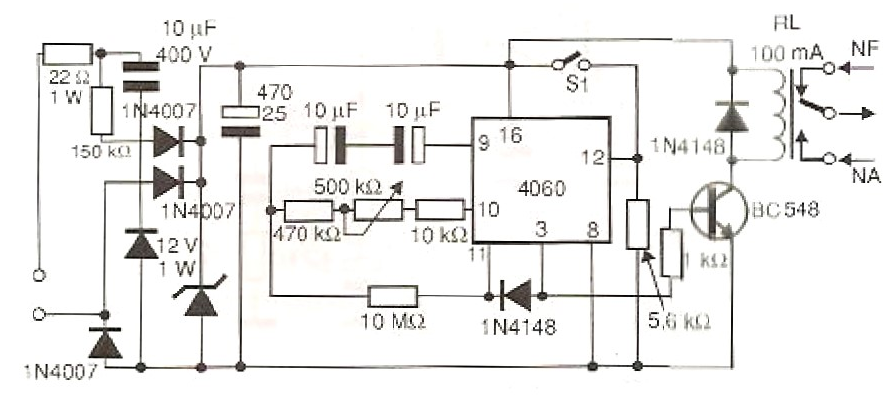

A fonte utilizada neste timer é do tipo sem transformador e regulada pelo zener de 7 W. O resistor de 1 k deve ser substituído por um de 680 ohms ou menos, se o relé se negar ao acionamento. $1 é o reset do circuito que funciona tanto em 110 V quanto 220 V. O ajuste da temporização é feito no trimpot de
Obs. O ponto crítico deste circuito é o ajuste, uma vez que a frequência do oscilador de entrada é que vai determinar o tempo total de temporização Este ajuste pode ser feito experimentalmente.
500 k ohms e o intervalo máximo é determinado pelos capacitores de 10 µF. Os diodos da fonte podem se 1N4007 ou equivalentes. Observamos que este circuito não é isolado da rede de energia.
