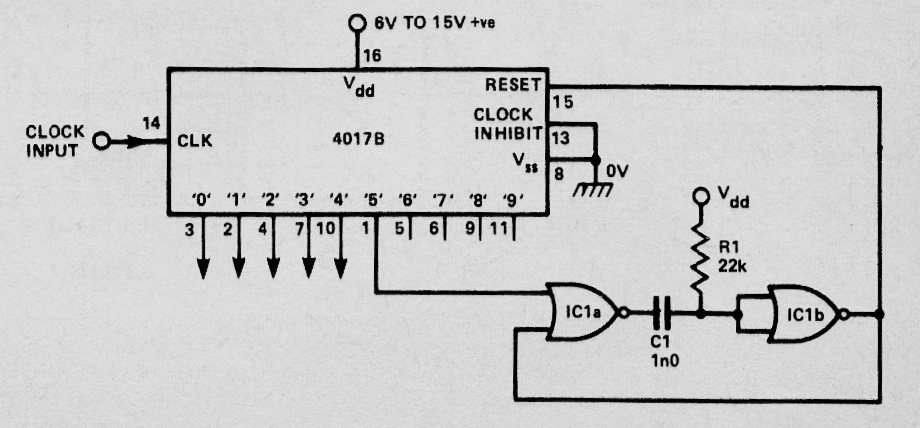

Com este circuito é possível dividir a frequência de um sinal retangular por valores entre 2 e 9 usando um CMOS 4017. O circuito é de uma publicação inglesa de 1982. A tensão de alimentação pode ficar entre 5 e 15 V e o sinal de entrada deve ser retangular até alguns megahertz. IC1 é um circuito integrado 4001.
| Clique na imagem para ampliar |
