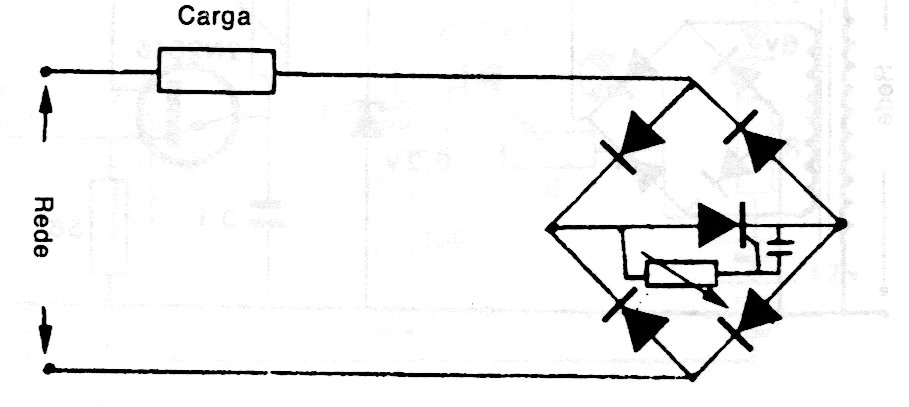

No diagrama, de uma documentação dos anos 90, temos o modo de se fazer uso de um SCR num controle de onda completa. Os diodos devem ter capacidade de manusear a corrente da carga e o potenciômetro, na realidade representa o circuito externo de controle.




| Clique na imagem para ampliar |
