Nesta seção destacamos os mais recentes componentes anunciados pela Mouser Electronics. Nosso destaque vai para os conectores Push Grip Wire da TE Connectivity que são projetados para instalações de fábricas ou de campo com slots de teste para testes de tensão. O material para elaboração deste artigo foi obtido no site da Mouser Electronics através do link do final do artigo.

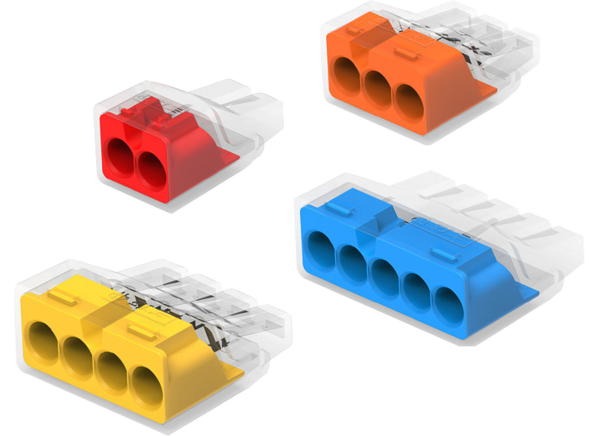

Os Conectores de fio Push Grip da TE Connectivity oferecem terminação visual de fios sólidos, rígidos e trançados de estanho de 22AWG a 12AWG. Os conectores de emenda de fio poke-in aceitam comprimentos de tira que variam de 9,5 mm a 13 mm e operam na faixa de temperatura de -40°C a 105°C. A figura 1 mostra seus aspectos.
Esses conectores tipo push-grip economizam tempo de instalação com tecnologia de fio poke-in e terminação de condutor sem ferramentas. As emendas são codificadas por cores para fácil identificação, de tamanho compacto para caber em espaços apertados e os fios são extraíveis.
Esses conectores são fornecidos em um invólucro transparente que permite a verificação visual da profundidade de inserção do condutor permitindo assim que se comprove se está totalmente inserido e fixado.
As aplicações típicas incluem luminárias para iluminação externa de estradas, ruas, áreas, sinalização digital, luminárias para iluminação interna de edifícios residenciais e comerciais e fiação elétrica, incluindo conexões contra incêndio e segurança.
Destaques:
- Projetado para instalações de fábrica ou de campo com slots de teste para testes de tensão
- Baixa força de inserção para conexões rápidas e fáceis
- Invólucro transparente para verificar visualmente a profundidade de inserção do condutor do fio totalmente assentado
- Economiza tempo de instalação
ESPECIFICAÇÕES
- Faixa de temperatura operacional de -40°C a 105°C
- Tensão máxima de utilização de 600 V
- Fio sólido 22AWG a 12AWG
- 20AWG encalhado [19 fios]
- 18AWG encalhado [≤16 fios]
- 16AWG encalhado [≤ 26 fios]
- Fios 14AWG a 12AWG [≤ 10 fios]
- Fios ligados em estanho 22AWG a 14AWG [somente fio de cobre
Aplicações:
- Luminárias para iluminação externa de estradas, ruas e áreas
- Assinatura digital
- Edifício residencial e comercial:
- Luminárias de iluminação interna
- Fiação elétrica, incluindo conexões contra incêndio e segurança
Mais informações através da Mouser Electronics podem ser obtidas no link:
https://br.mouser.com/new/te-connectivity/te-push-grip-wire-connectors/
