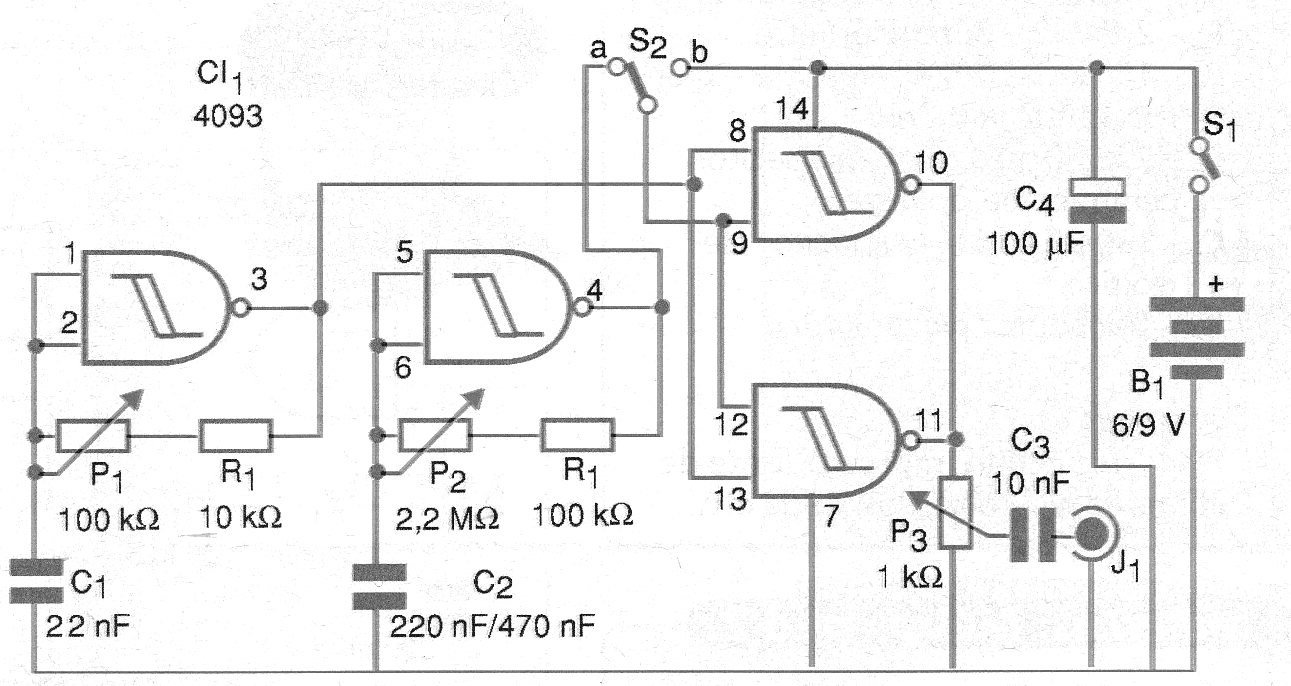

Gerador Modulado 4093 (CIR1195)Na figura temos um circuito que faz uso do 4093 como oscilador. Esse circuito gera sinais intermitentes de áudio, ou seja, pulsos de som cuja frequência é ajustada em P1. O potenciômetro P2 serve para ajustar a frequência da intermitência, basicamente determinada pelo valor do capacitor C2. Tanto C1, que determina a frequência do sinal de áudio como C2 que determina a intermitência podem ser modificados conforme as faixas desejada pelo leitor. A intensidade do sinal é controlada em P3. Nesse circuito, um capacitor de isolamento é usado para aplicar o sinal ao circuito externo. Dependendo da aplicação esse componente pode ser eliminado. O sinal gerado por este circuito está entre 100 z e 1 kHz e é retangular.
