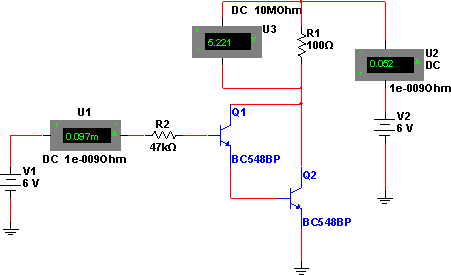

Este circuito de dois transistores pode ser usado para excitar uma carga de até 50 mA a partir de um sinal de uma saída CMOS. De fato, conforme mostra a simulação feita no Multisim 11, com uma entrada de apenas 0,097 mA (97 uA) podemos alimentar uma carga de 100 ohms com uma corrente de 52 mA; Para correntes maiores podemos reduzir R2 ate 4k7 e usar um BD135 em lugar de Q2. Este transistor deverá ser dotado de um radiador de calor. Observe que este circuito aciona a carga quando o sinal de entrada estiver no nível alto. Podemos ter uma configuração equivalente para acionamento no nível baixo usando transistores PNP e invertendo a alimentação (V2). A tensão de alimentação pode ficar entre 3 V e 12 V tipicamente.
