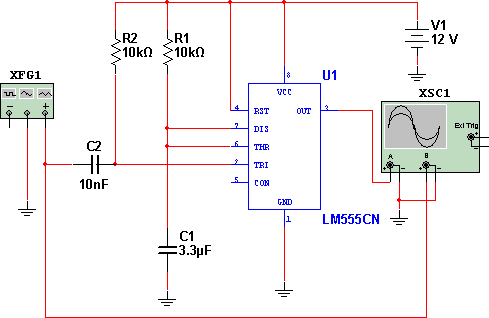

Esta é a configuração básica para o circuito integrado 555 na versão monoestável. Neste circuito, a ida da entrada ao nível baixo leva a saída ao nível alto por um tempo determinado pela constante de tempo R1 e C1 dada pela fórmula:



T = 1,1 x R1 x C1.



Na simulação, o gerador de funções produz pulsos com um ciclo ativo de 20% e a cada vez que ocorre a transição negativa temos o disparo, com a saída indo ao nível alto por um certo tempo, antes que um novo pulso chegue para disparar o circuito. A alimentação pode ser feita com tensões de 3 a 15 V e a frequência máxima de operação está em torno de 500 kHz.



Veja nos artigos sobre os 555 como alterar os valores dos componentes deste circuito, de acordo com as aplicações e também modificações para diversos tipos de disparo.

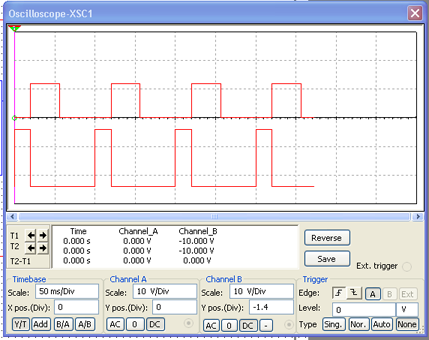

Abaixo as formas de onda obtidas no osciloscópio virtual do Multisim 11.0 para o sinal de disparo e o sinal de saída.
