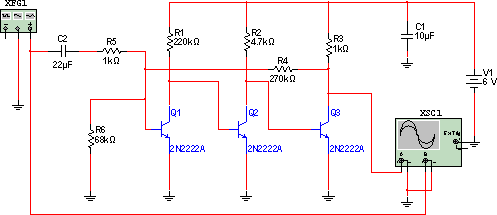

O circuito amplifica dor de acoplamento direto com Três transistores que apresentamos não prima pela fidelidade mas é extremamente simples, sendo utilizado como aparelho de ajuda auditiva em alguns casos. Na saída é ligado um fone de alta impedância (1 a 2 k ohms) e na entrada um microfone de eletreto. A alimentação pode ser feita com tensões de 3 a 6 V, obtida de pilhas comuns. Alterações dos valores de alguns resistores podem ser feitas para se obter maior fidelidade do sinal. Na simulação utilizamos um sinal senoidal de 1 kHz na entrada. O circuito é dado a seguir.

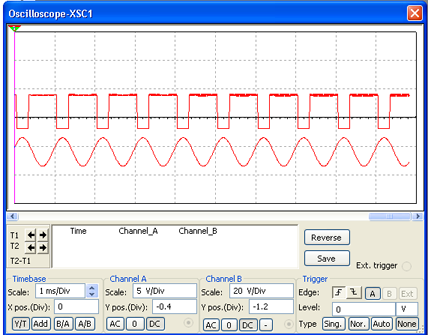

A seguir damos as formas de onda e amplitudes do sinal na entrada e na saída. Estas formas de onda foram visualizadas no osciloscópio virtual. Veja o sinal aplicado na entrada com o gerador de funções virtual, também obtido no Multisim 11.
