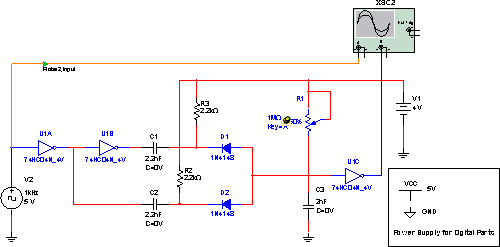

O divisor de frequência com ciclo ativo ajustável que mostramos no diagrama faz parte do conjunto de circuitos de exemplo fornecidos com o Multisim. Neste circuito, temos um ajuste do ciclo ativo feito pelo potenciômetro. O divisor TTL opera com um sinal retangular de entrada de 1 kHz, mas outras frequências podem ser utilizadas com o correspondente ajuste e eventual troca de alguns componente.

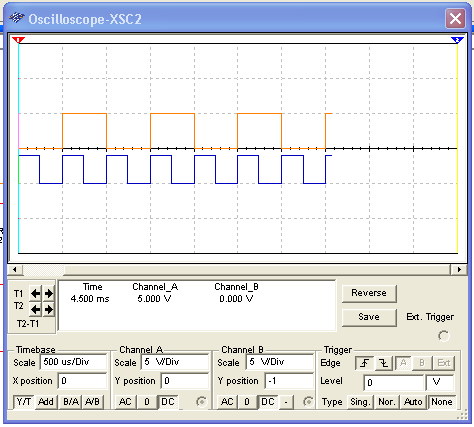

A forma de onda obtida no osciloscópio virtual é mostrada a seguir.



Download:

Simulação e Netlist
