Uma forma de se testar capacitores com o osciloscópio é utilizando um circuito RC e também um gerador de funções, conforme mostra o circuito da figura 1. O gerador de funções é programado para gerar um sinal retangular com 50% de ciclo ativo, 10 Vpp de amplitude e 1 kHz de freqüência. Este sinal será diferenciado pelo circuito RC resultando num sinal triangular que, pela forma pode ser utilizado para determinar o valor do capacitor.

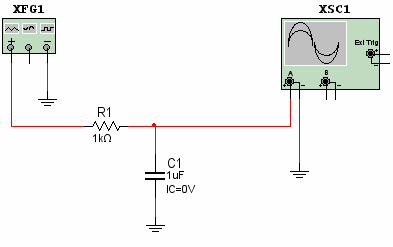

Figura 1 – Circuito de teste de capacitores
Este circuito também tem finalidade didática, servindo para demonstrar como funciona um circuito RC diferenciador. Na figura 2 temos a forma de onda observada no osciloscópio virtual do Multisim. Observe os ajustes deste osciloscópio.

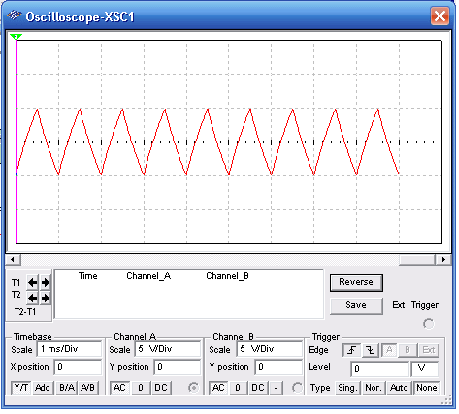

Figura 2 – Forma de onda triangular observada no circuito diferenciador.
O outro canal do osciloscópio pode ser ligado à saída do gerador de funções para comparação dos sinais. Pode-se também alterar os componentes da rede RC para verificar seu comportamento em relação à freqüência do sinal. Clique aqui para baixar a simulação e a netlist.
