O circuito que apresentamos tanto pode ser utilizado para o teste e medida de indutores como também para demonstrar em laboratórios de escolas como oscilações amortecidas são produzidas num circuito LC. O fator de amortecimento pode ser ajustado em P1. Na simulação a chave A altera o ajuste do potenciômetro para esta finalidade.
Os valores dos componentes (capacitor e potenciômetro) dependem do indutor, assim como a freqüência do sinal retangular ajustado no gerador de funções. O leitor pode4 realizar experimentos alterando todos estes componentes.
O canal B do osciloscópio também pode ser ligado à saída do gerador de funções, que neste caso opera com um sinal de 50 Hz com amplitude de 10 V e ciclo ativo de 50%.

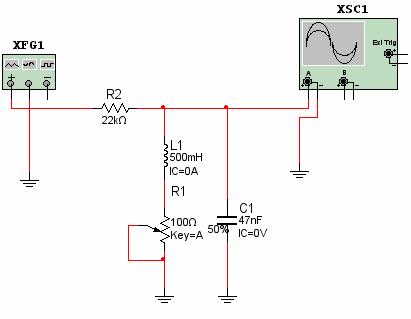

Figura 1 – Circuito para análise de oscilações amortecidas

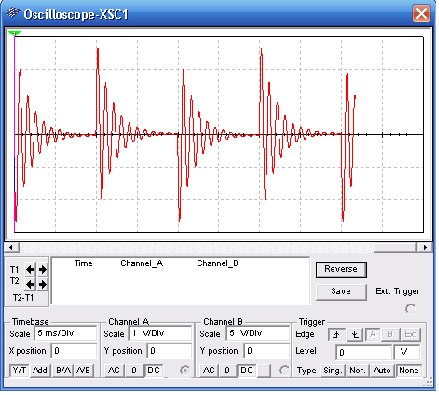

A forma de onda da oscilação observada é mostrada na figura 2, utilizando o osciloscópio virtual do Multisim.
Figura 2 – Sinal observado.
O leitor pode baixa a simulação e também a netlist para realizar seus experimentos com este circuito clicando aqui.
