O circuito apresentado na figura 1 tem um bom ganho em freqüências até uins 50 kHz, podendo ser utilizado com transdutores piezoelétricos. Um sinal de 30 kHz aplicado à entrada produz uma saída de 1,5 V de amplitude aproximadamente.
A fonte de alimentação não é simétrica e o ganho pode ser alterado pela troca de R1. Maior o valor deste componente maior o ganho. Veja que, aumentando o ganho diminui a faixa passante, ou seja, a freqüência mais elevada em que o circuito opera é reduzida. A alimentação pode ser feita com tensões entre 5 e 15 V e amplificadores operacionais equivalentes podem ser utilizados.

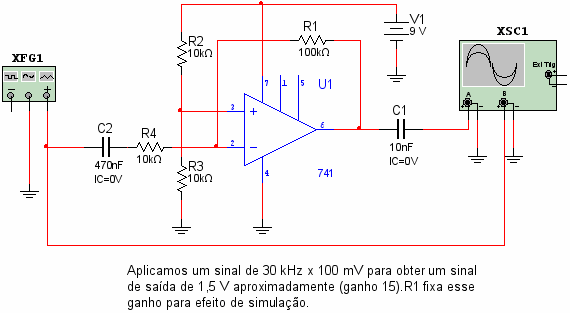

Figura 1 – Circuito completo do receptor ultrassônico.
A impedância de entrada é alta e a impedância de saída baixa, podendo excitar diretamente a entrada de circuitos lógicos e outros processadores de sinais analógicos. Na figura 2 temos a visualização dos sinais no circuito, sendo no cabal A a saída e no canal B a entrada.

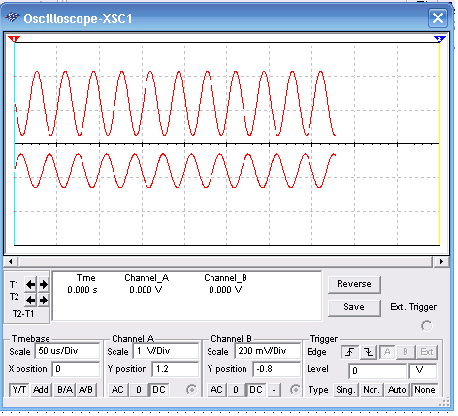

Figura 2 – Sinais no circuito.
A simulação e a netlist estão disponíveis clicando aqui para que o leitor faça alterações e observe os resultados.
