Com o circuito apresentado é possível controlar cargas de potência a partir de sinais enviados pela porta paralela de um PC ou de lógica CMOS ou TTL como, por exemplo, de microcontroladores e microprocessadores. No exemplo controlamos uma lâmpada de 12 V x 1 W, mas outras cargas podem ser controladas. Transistores equivalentes como o TIP122 podem ser empregados. Na simulação, clique no interruptor, e a lâmpada piscará na freqüência dada pelo clock de entrada que, na verdade é diferente da real.

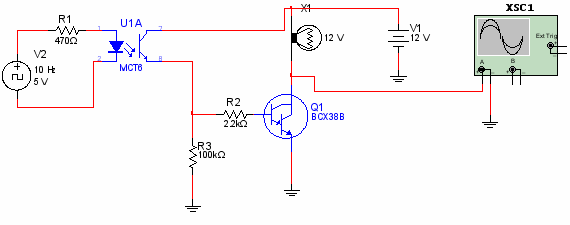

Figura 1 – Diagrama da interface

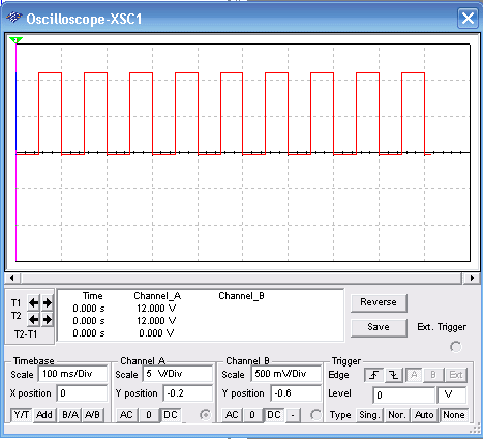

A forma de onda na carga é dada a seguir, observada no osciloscópio virtual do Multisim.
Acopladores ópticos de diversos tipos podem ser experimentados desde que tenham um foto-transistor na saída. O resistor R3 também pode ser alterado em função das características do acoplador utilizado.
Figura 2 – Forma de onda do sinal na carga.
Também é possível controlar cargas acionando-as com a entrada no nível baixo, bastando para isso trocar o transistor por um PNP, inverter sua ligação, mantendo a carga no coletor. Outras tensões de carga podem ser utilizadas.
A simulação está disponível clicando aqui, assim como a netlist.
