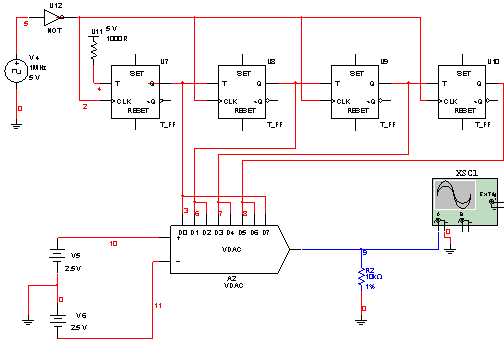

O circuito apresentado é oferecido como amostra no Multisim. Este circuito gera sinais aleatórios que são produto da combinação de estados de 4 flip-flops alimentados por um oscilador externo. O circuito sintetiza estes sinais por um conversor DA. A fonte de sinal neste caso é um sinal retangular de 100 Hz.

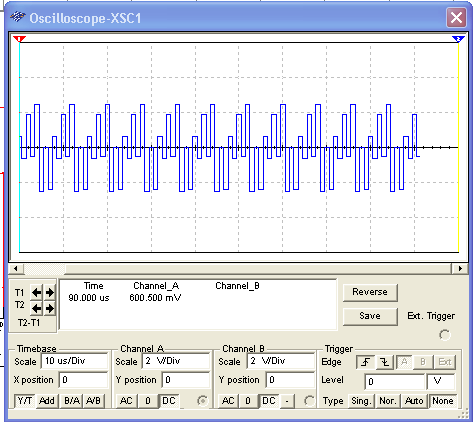

A seguir, o sinal gerado visualizado no osciloscópio virtual do Multisim.



Download

Arquivo ne0137.zip (simulação e netlist)
